Colonne mobile de levage - EHB912FDC-wireless

EHB912FDC-wireless

n° d’article: EHB912FDC01-H | Fiche technique: Téléchargement

Variantes de produits

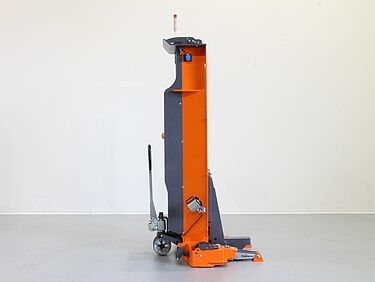

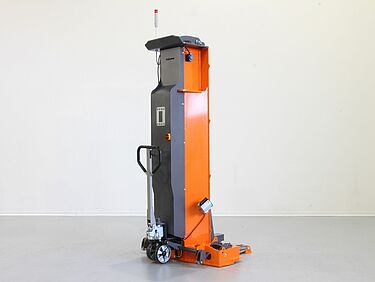

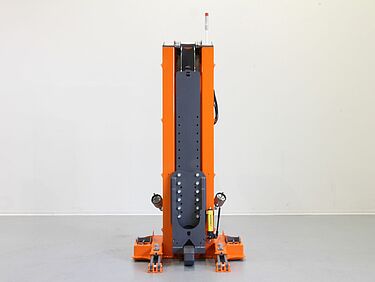

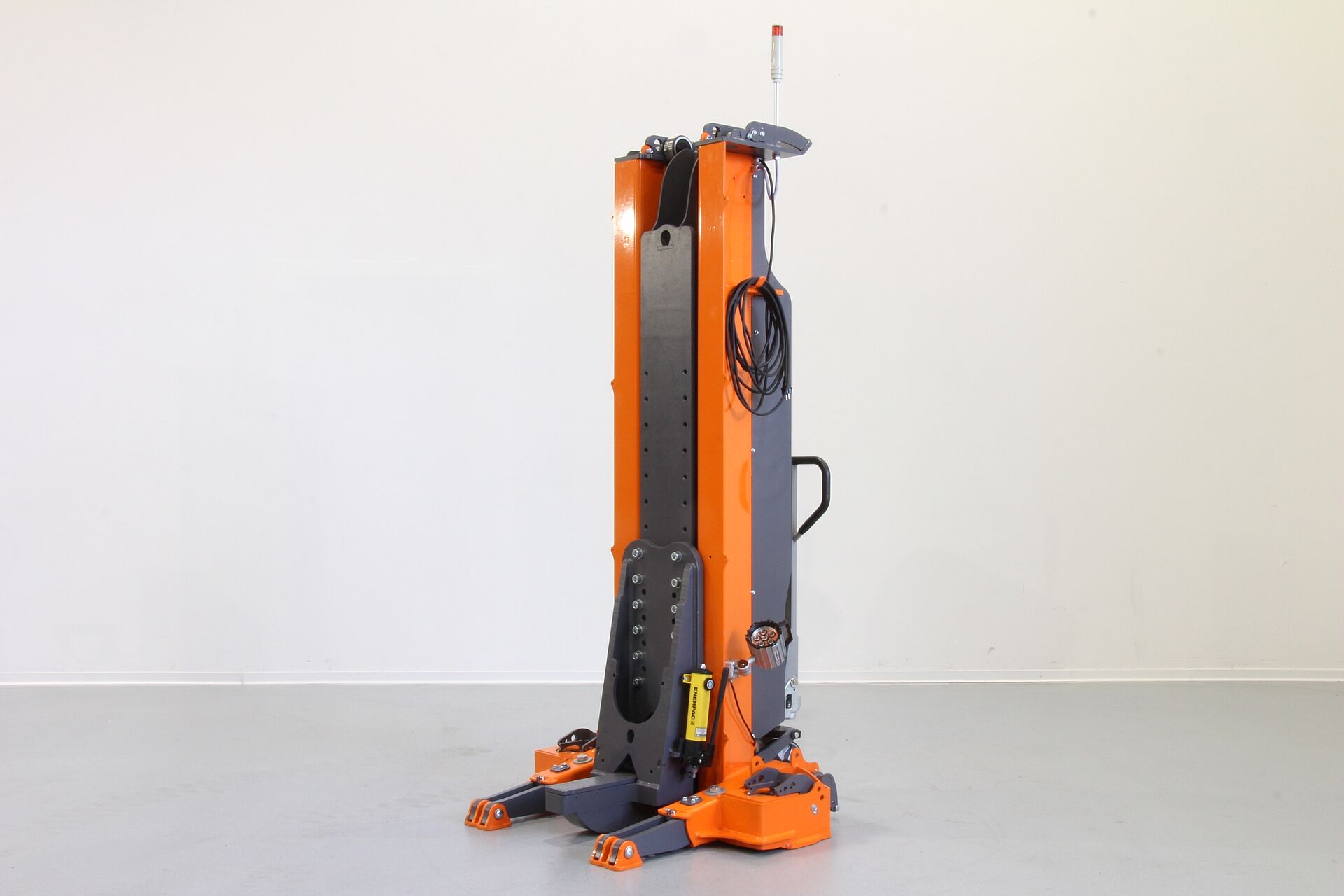

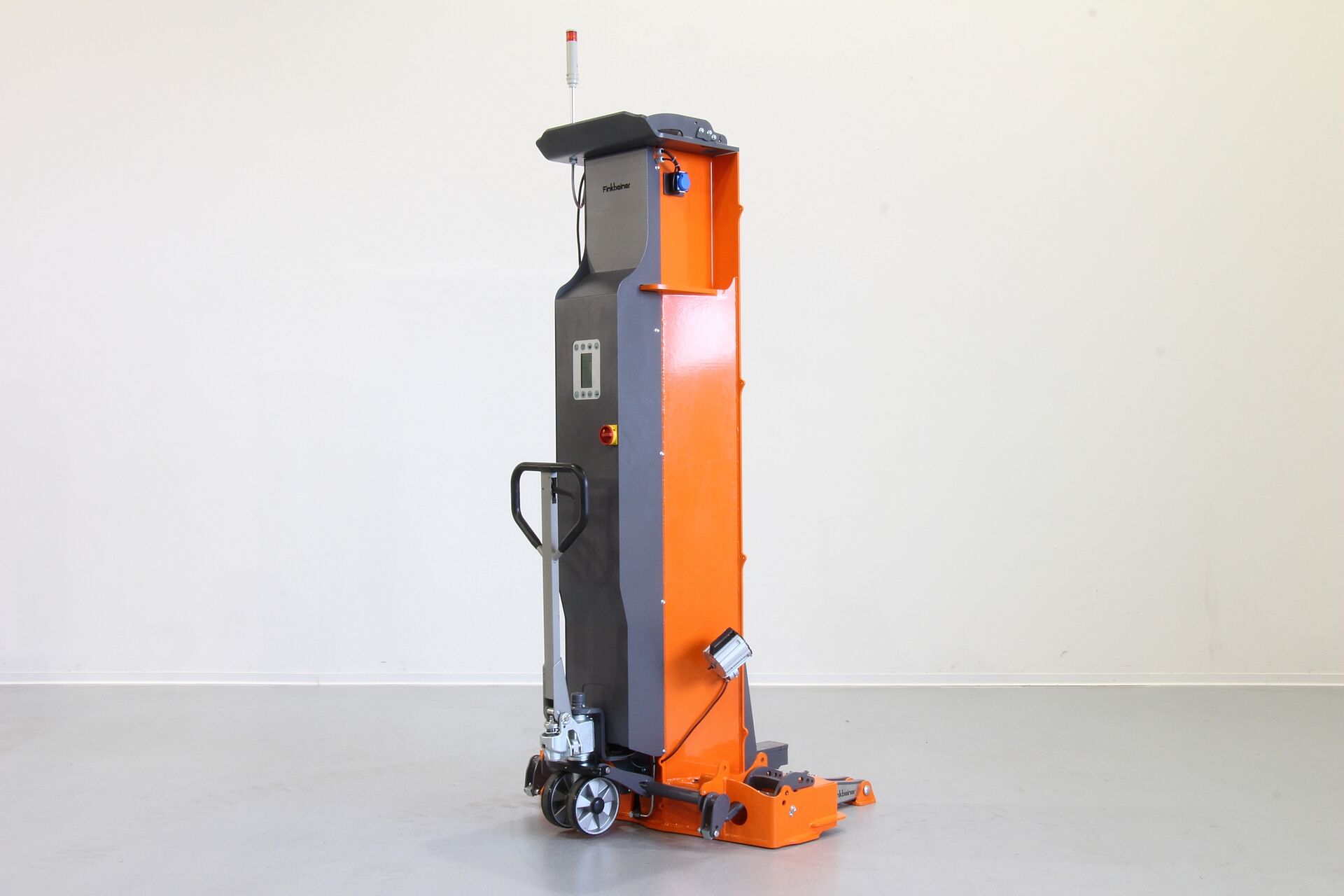

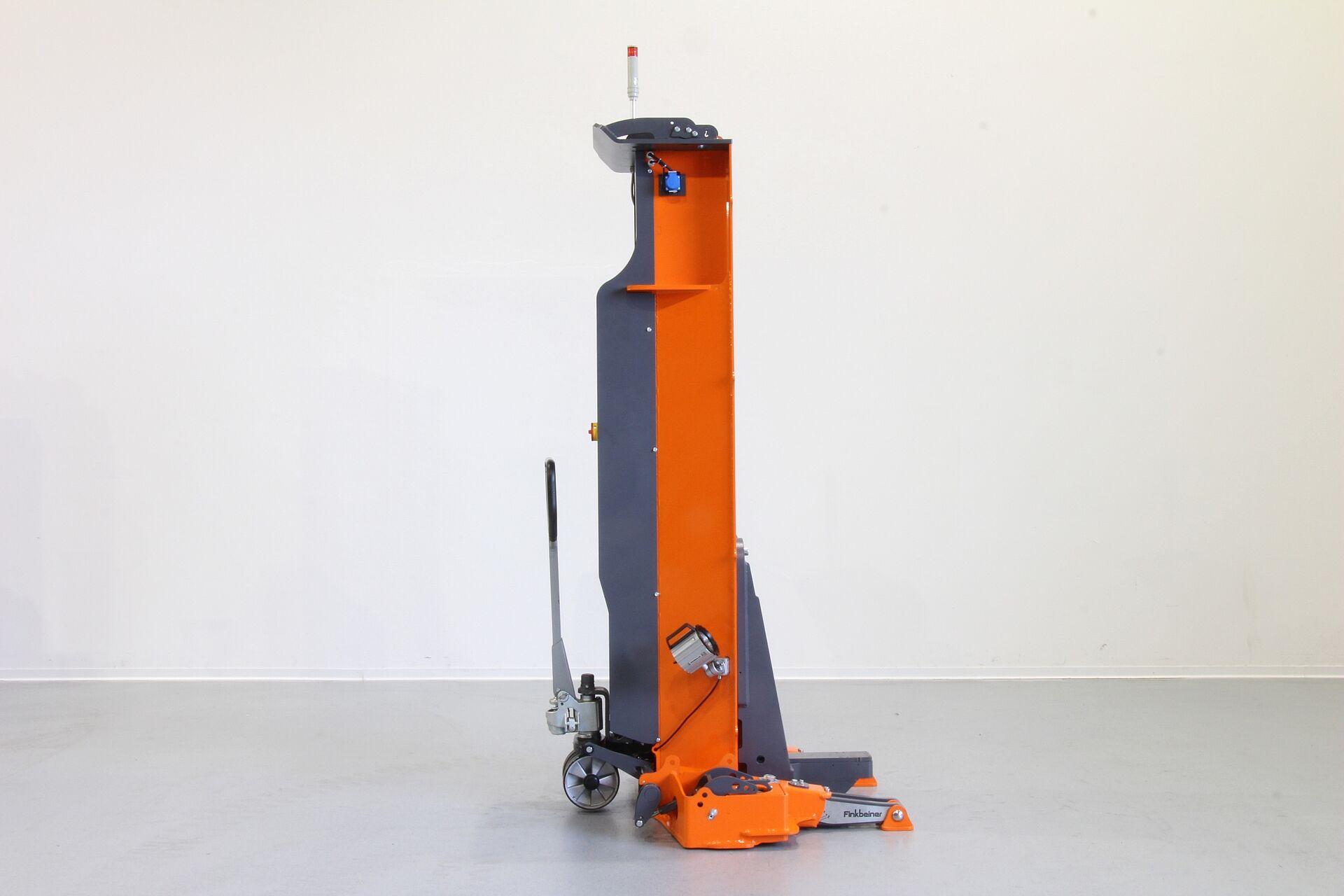

Colonne mobile de levage pour des véhicules ferroviaires, capacité 12 T, sans fil, fonctionnement à batteries, communication à radio sans fil, entraînement hydraulique. Chariot de levage avec plaque à bride pour pouvoir visser de différents becs de levage (supports de charge disponibles séparément), hauteur de levage variable, réglable en hauteur par pas de 90 mm.

Détails du produit

Détails

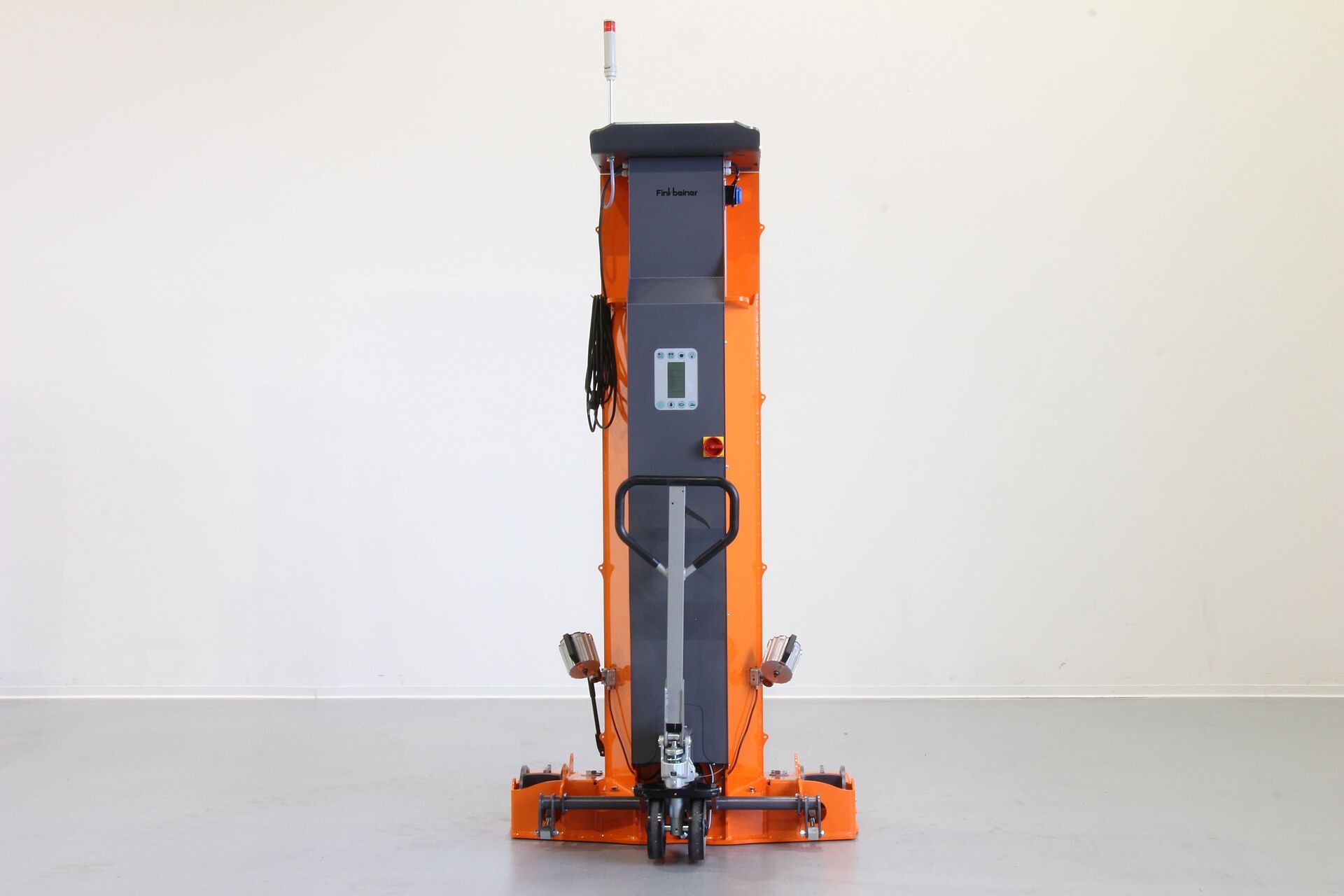

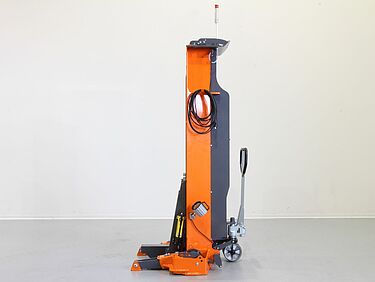

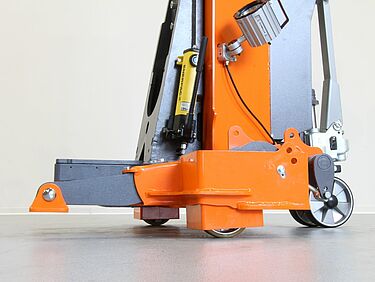

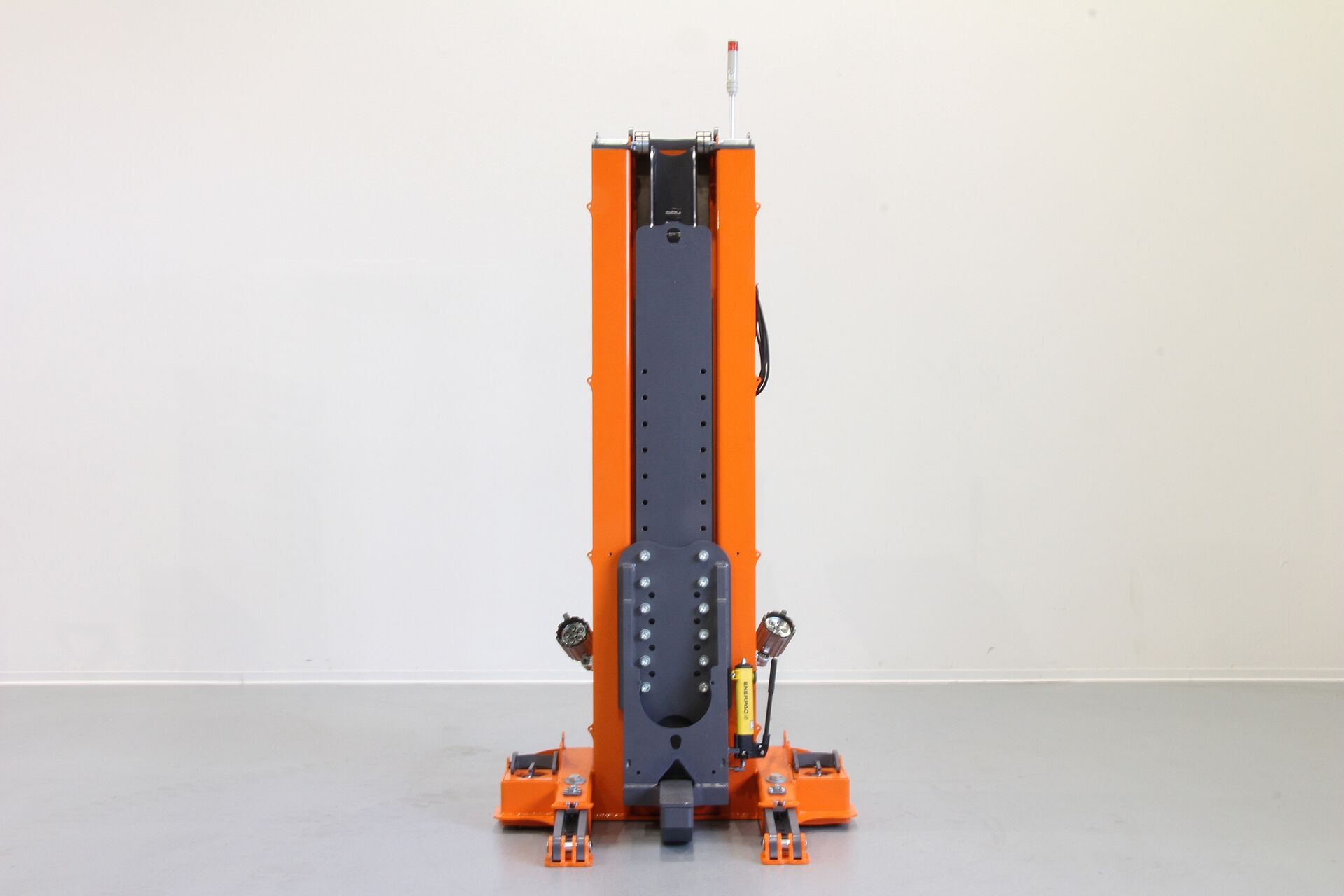

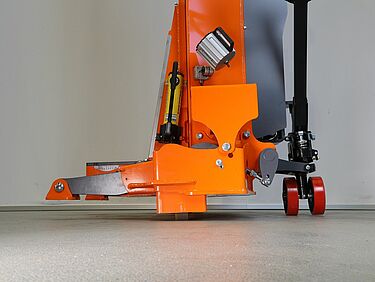

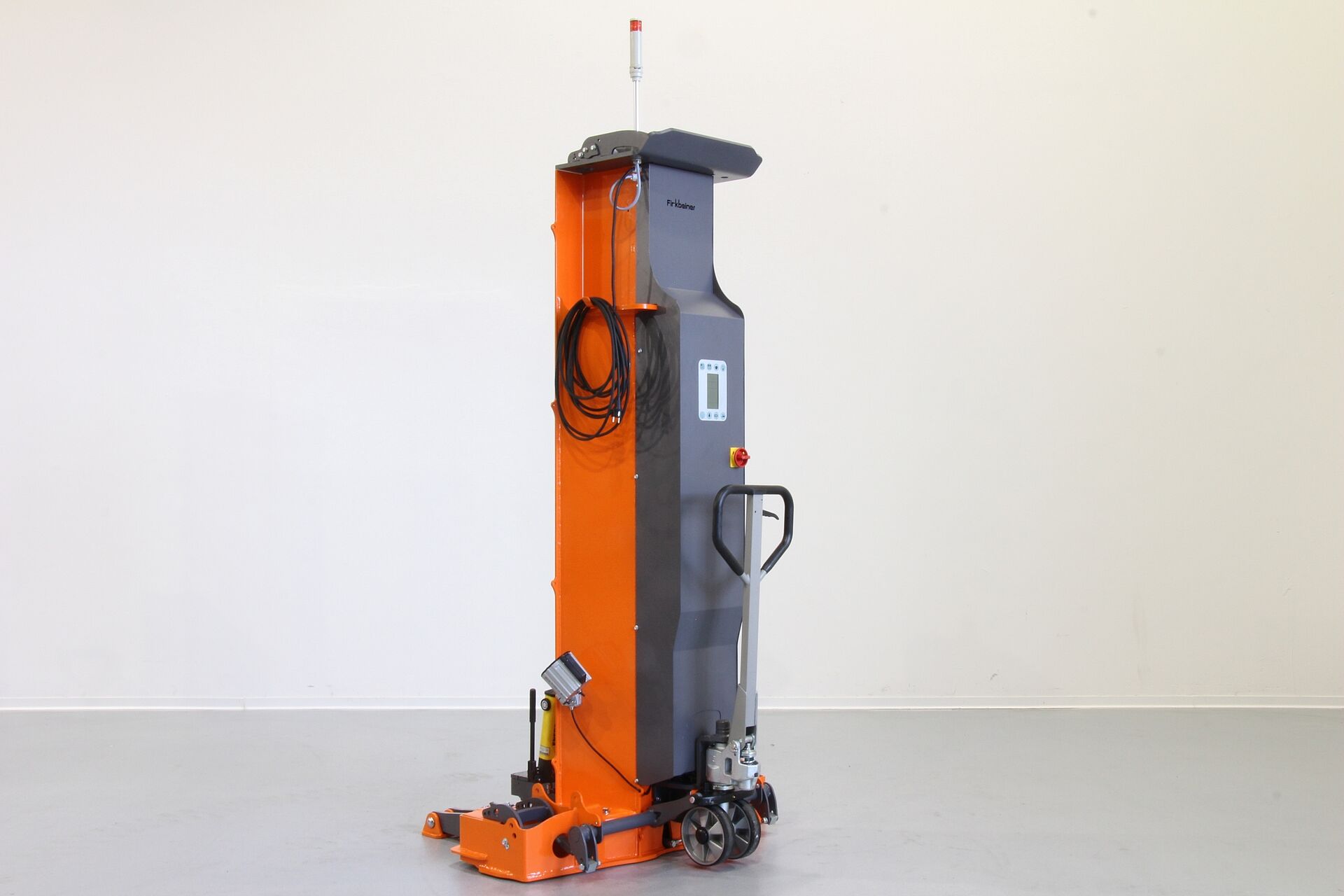

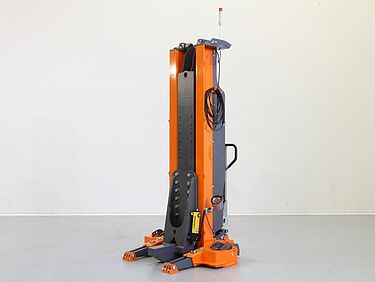

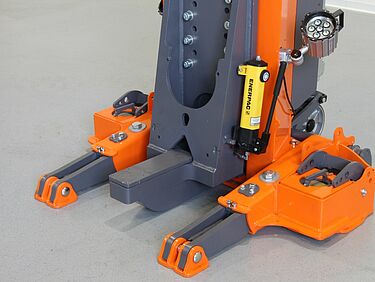

images des produits

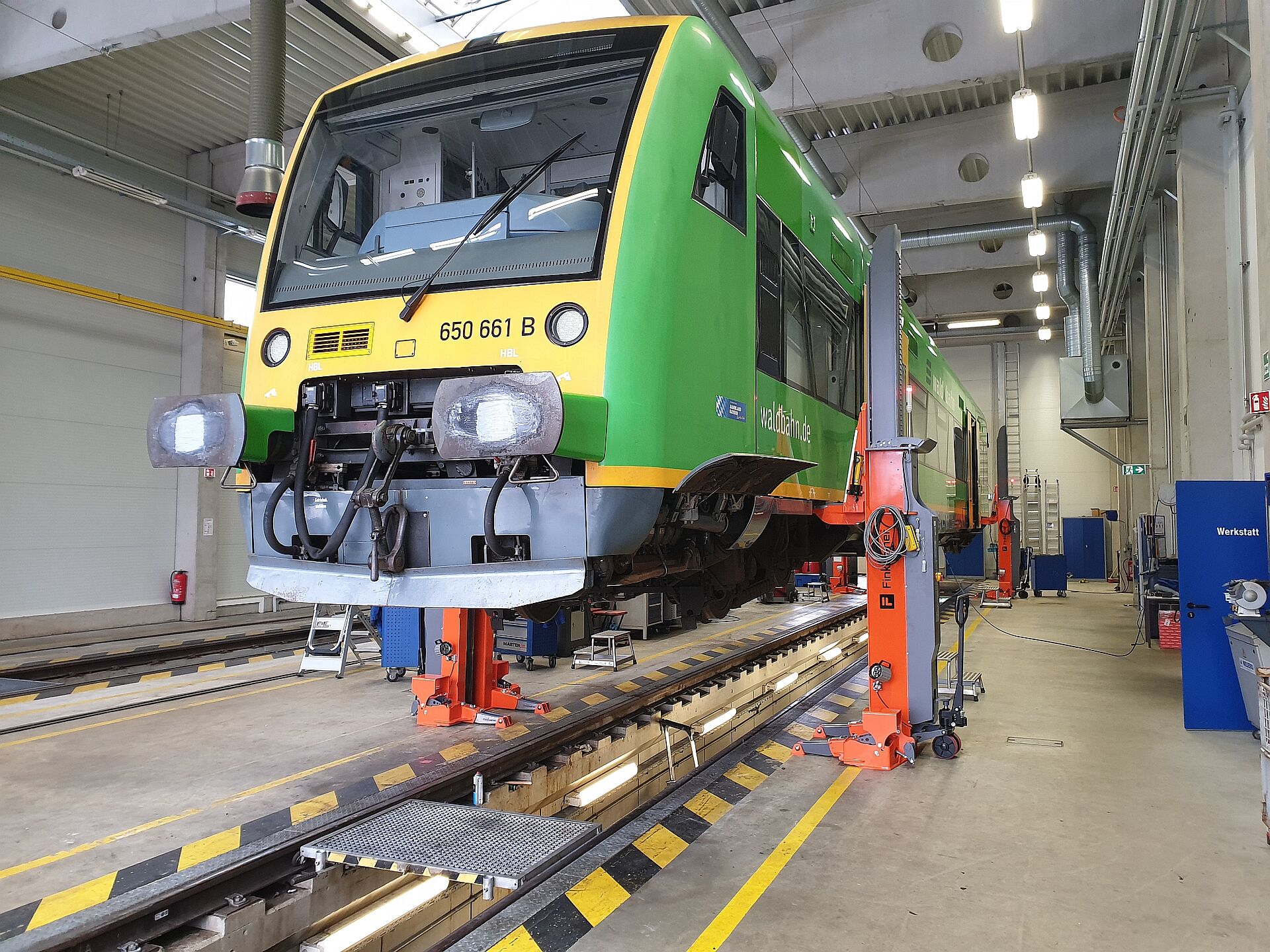

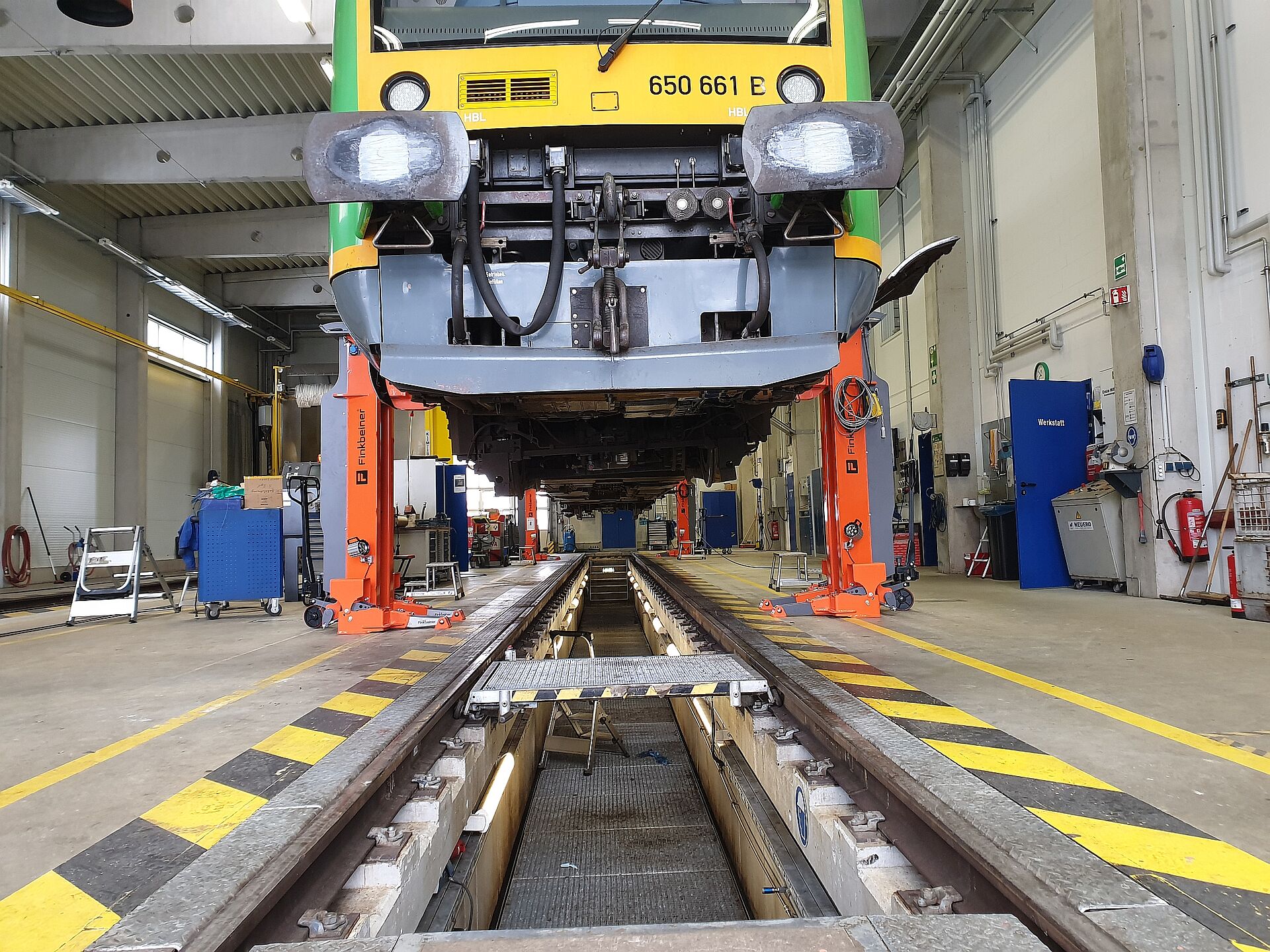

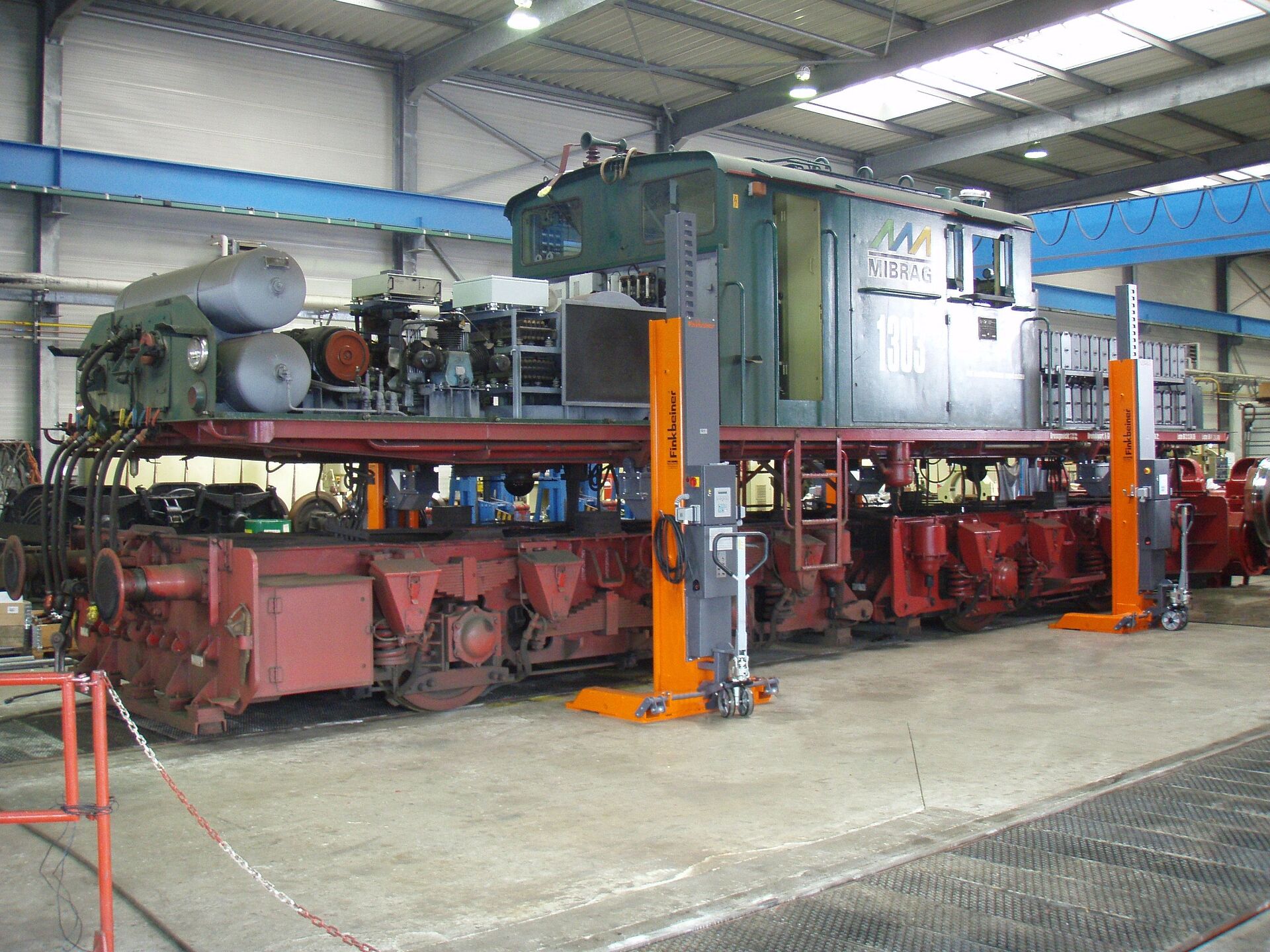

mise en situation

accessoires

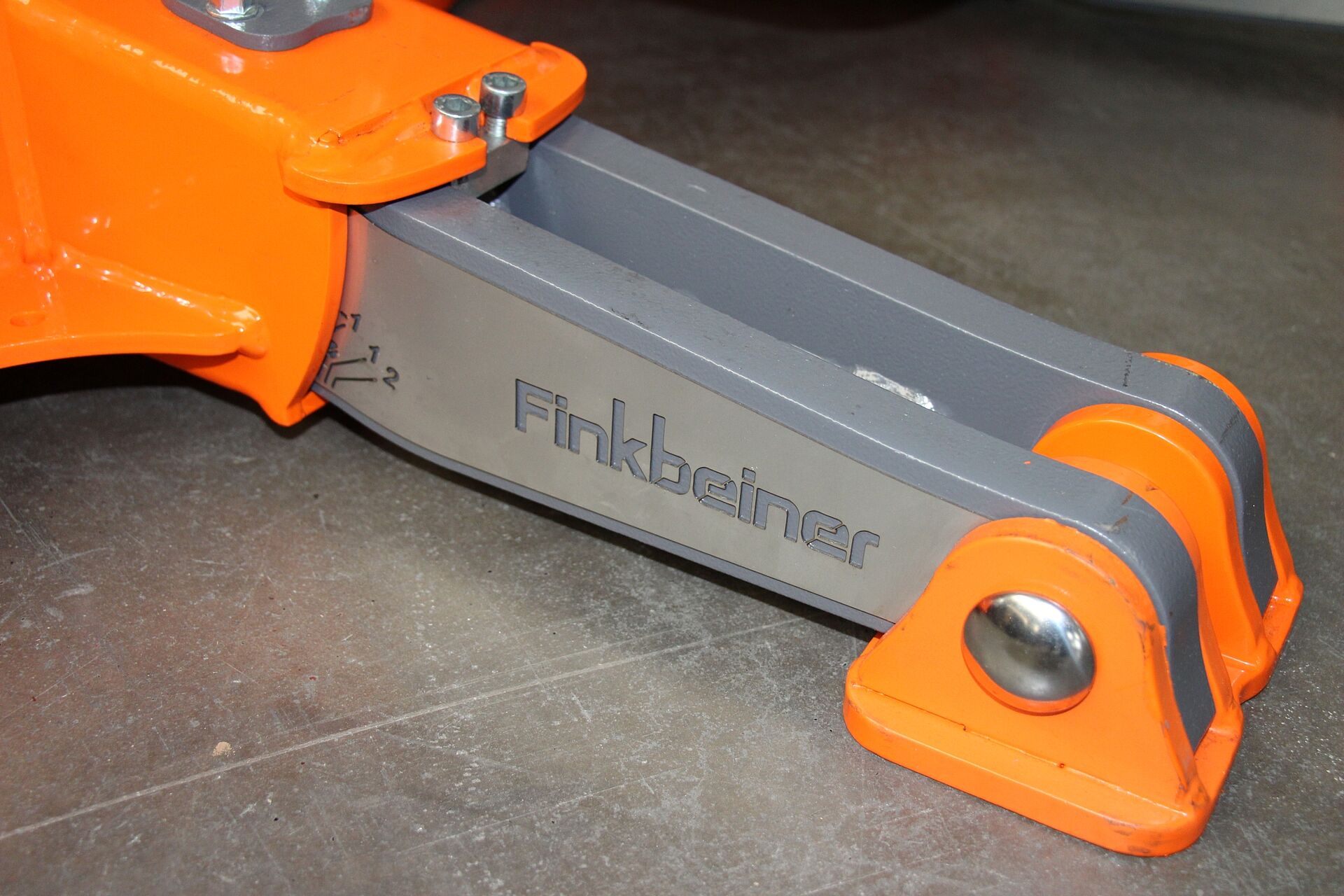

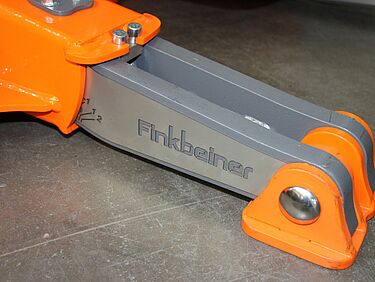

EHB912F-LB01-HLM

Console, 12 T, avec
ajustage horizontal

EHB907F-SH01

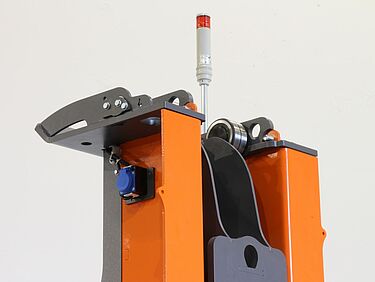

Transmetteur de signal

EHB912SPOT02

2 spots LED

EHB912FLP

socles de manutention

atouts du système

Utilisation flexible

Nos colonnes mobiles sont développées pour le levage de véhicules ferroviaires légers, comme par exemple un tramway ou des wagons. Différentes capacités existent de 7,5 T à 12 T possédant des supports différents. En outre, les colonnes mobiles EHB DC sans câble sont toutes identiques dans un même jeu. Ainsi, suivant vos besoins, nous pourrons constituer un jeu d’une taille allant jusqu'à 30 colonnes.

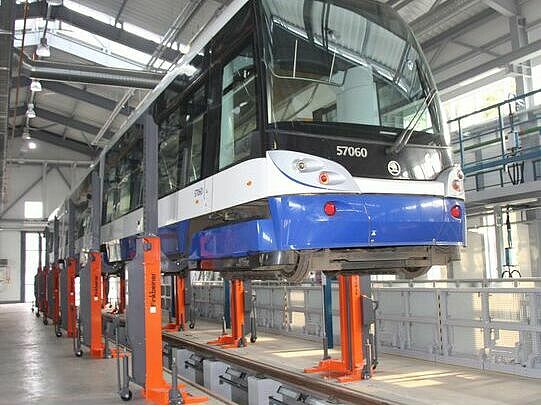

Pont élévateur mobile Finkbeiner EHB907FDC pour des véhicules ferroviaires légers; 7500 kg par colonne, support de charge réglable en hauteur. — Colonnes mobiles de levage EHB907FDC pour des véhicules ferroviaires légers; 7500 kg par colonne, support de charge réglable en hauteur.

Finkbeiner EHB907KDC-sans fil; jeu de colonnes mobiles, capacité totale 30 t, entraînement hydraulique. — EHB907KDC-sans fil; jeu de colonnes mobiles, capacité totale 30 t, entraînement hydraulique.

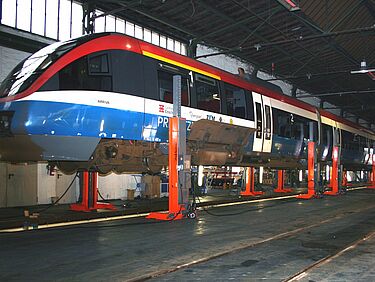

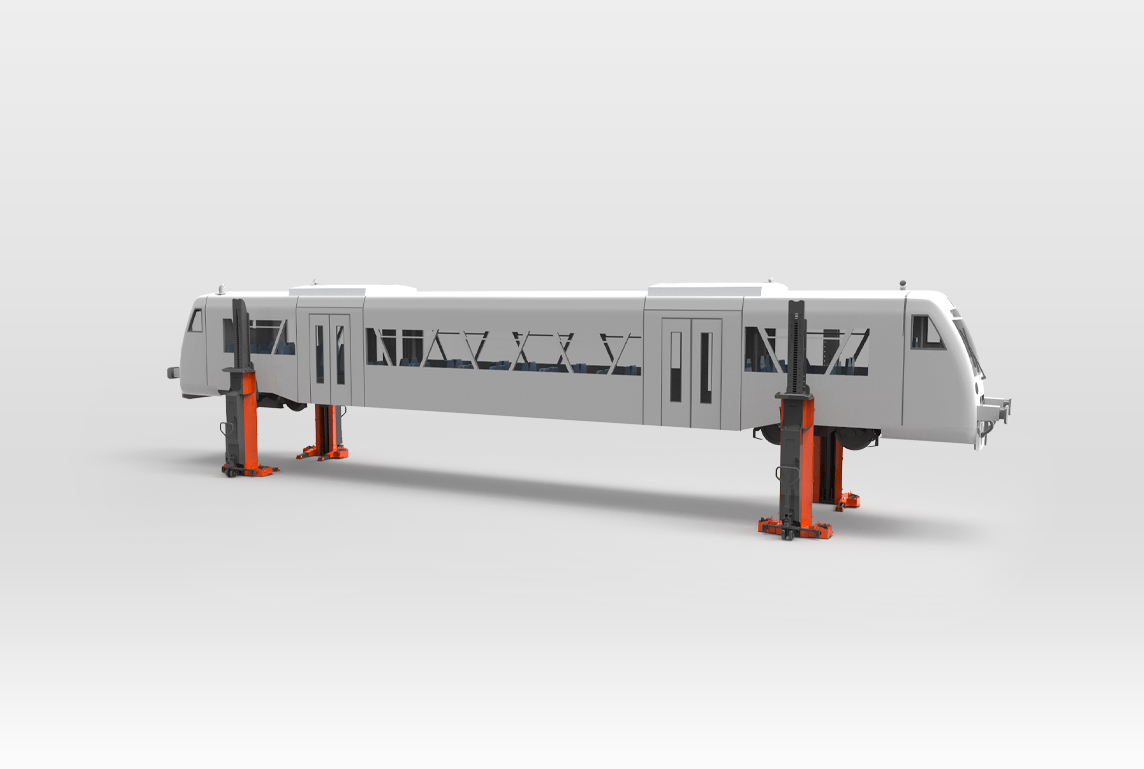

Colonnes mobiles EHB-K, sans câble, 12 T par colonne.

Technologie "wireless"

Grâce à la radiocommande et à l'alimentation par batteries, les ponts élévateurs sans fil Finkbeiner sont extrêmement flexibles. Aucun risque de trébucher sur des câbles posés sur le sol ou en travers de la voie. En outre, le temp d'équipement pour les connexions par câble de colonnes à colonnes est supprimé, et les colonnes ne nécessitent pas de pupitres de commande séparés.

Communication des colonnes de levage sans câble par communication radio, bande de fréquence 433 MHz.

Grâce à l'entraînement indépendant à batteries, le pont élévateur est largement autarcique du branchement au secteur. Les colonnes de levage sont alimentées par des batteries à cycles AGM (sans entretien) pour un travail de plusieurs jours généralement sans rechargement.

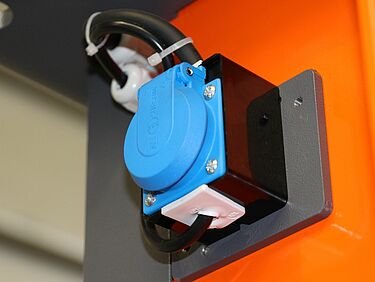

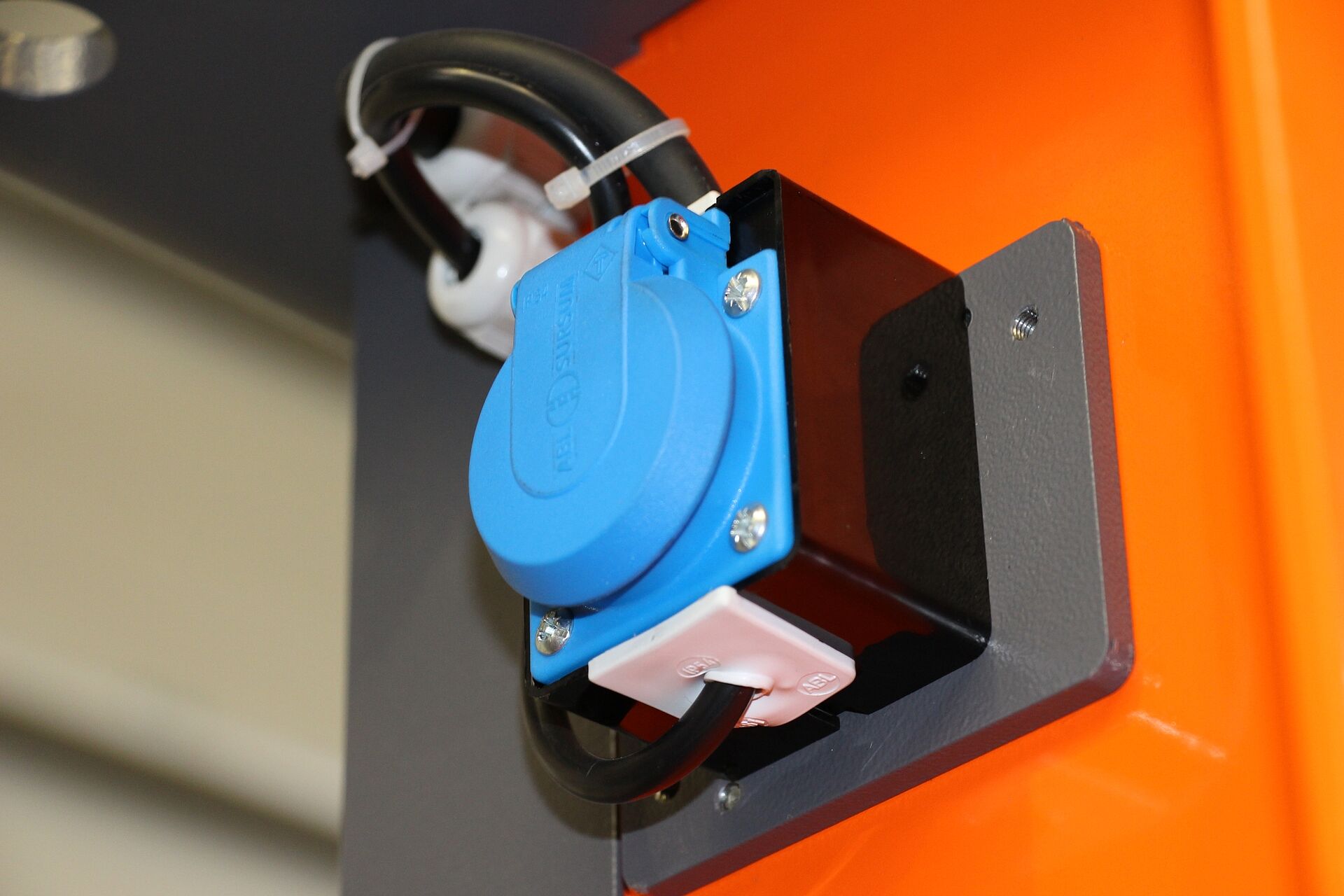

Très pratique : Le chargeur et le câble de charge sont intégrés à la colonne. Pour accélérer et faciliter le rechargement davantage, plusieurs colonnes peuvent être connectées par leurs câble de charge et rechargées à travers une prise secteur 230V.

Rentabilité

Les colonnes de levage peuvent être déplacées légèrement par une personne et mises au véhicule facilement. Comme les colonnes de levage sont sans fil, le temps de préparation est réduit. Et il n'y a pas de branchement au secteur avec des fortes puissances ni de courant de pointe pour l'opération du jeu de levage, parce que les colonnes à batteries sont autarciques du résau. Les colonnes mobiles avec entraînement hydraulique sont presque sans usure et sans entretien.

Utilisation simultanée de plusieurs jeux de colonnes mobiles.

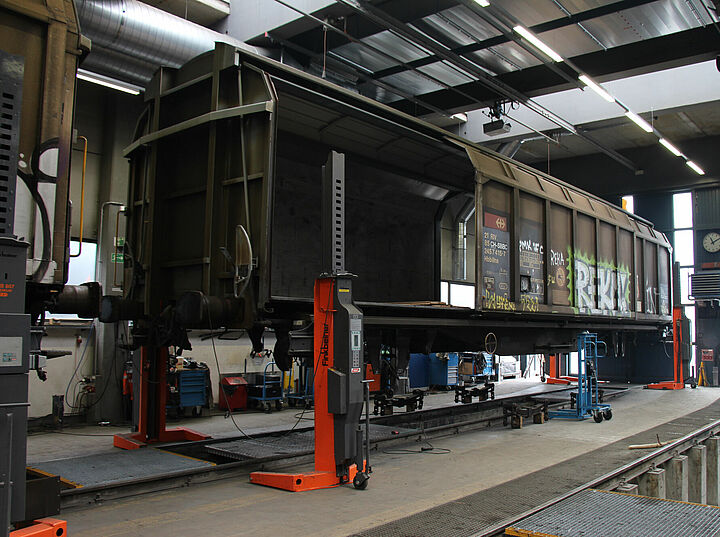

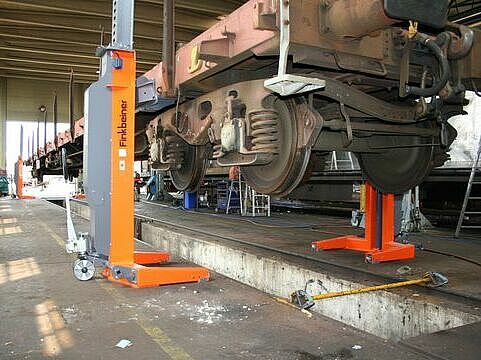

Wagon soulevé par des colonnes mobiles à batteries — Colonnes mobiles EHB907KDC sans fil avec radiocommande et entraînement par batteries.

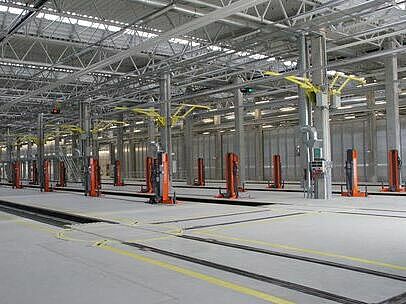

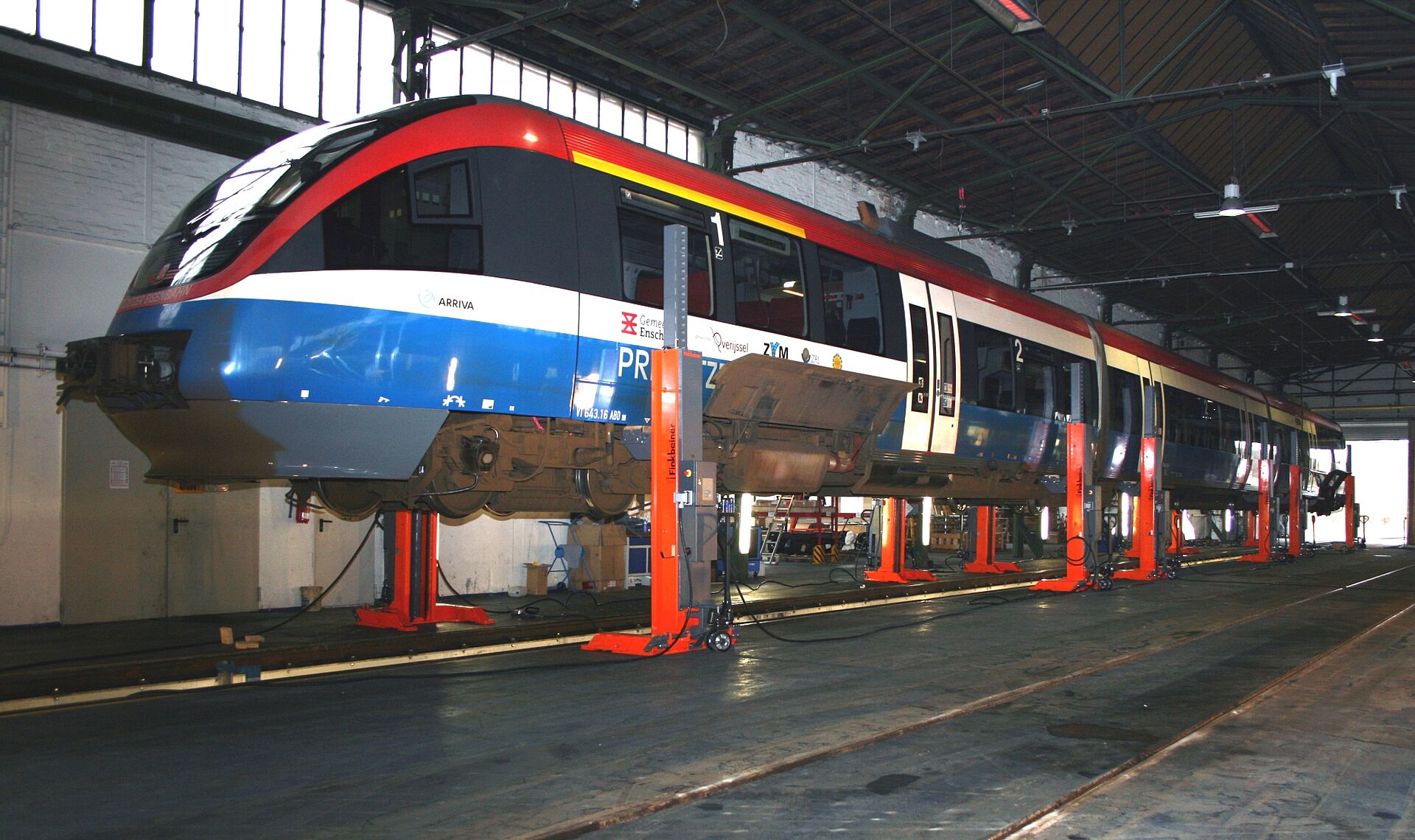

Colonnes mobiles dans un atelier ferroviaire — Installation flexible sans connexion de câbles gênants.

spécifications techniques

spécifications

n° d’article		EHB912FDC01-H
unité de levage	type de colonnes	toutes colonnes identiques
	quantité de colonnes, maximum	12
support de charge	support de charge	non compris dans la livraison
	capacité par colonne	12 t
hauteur	course de levage effective	1750 mm
vitesse	temps de levage	160 sec.
entraînement	type d'entraînement	électro-hydraulique
	moteur	courant continu
	puissance du moteur par colonne (kW)	2.2 KW
fourniture d’énergie	type de source d'énergie	à batteries
	type de batterie	à cycles profonds, sans entretien
	capacité de batterie par colonne	80 Ah
	cycles de levage en pleine charge	10
	tension de batterie	24 V
	longueur du câble de chargement	10 m
	concept de charge	EasyCharge
	tension de charge	230 V
	fréquence du réseau	50 Hz
	durée de charge	8 h
communication	communication à radio, sans câble
opération	type d'opération	opération à chaque colonne
	mode d'opération	toutes, groupe, individuel
	commande	électronique
	Softstart	oui
réglage	synchronisation	soupapes proportionnelles continues
chariot de déplacement	chariot de déplacement	à chaque colonne

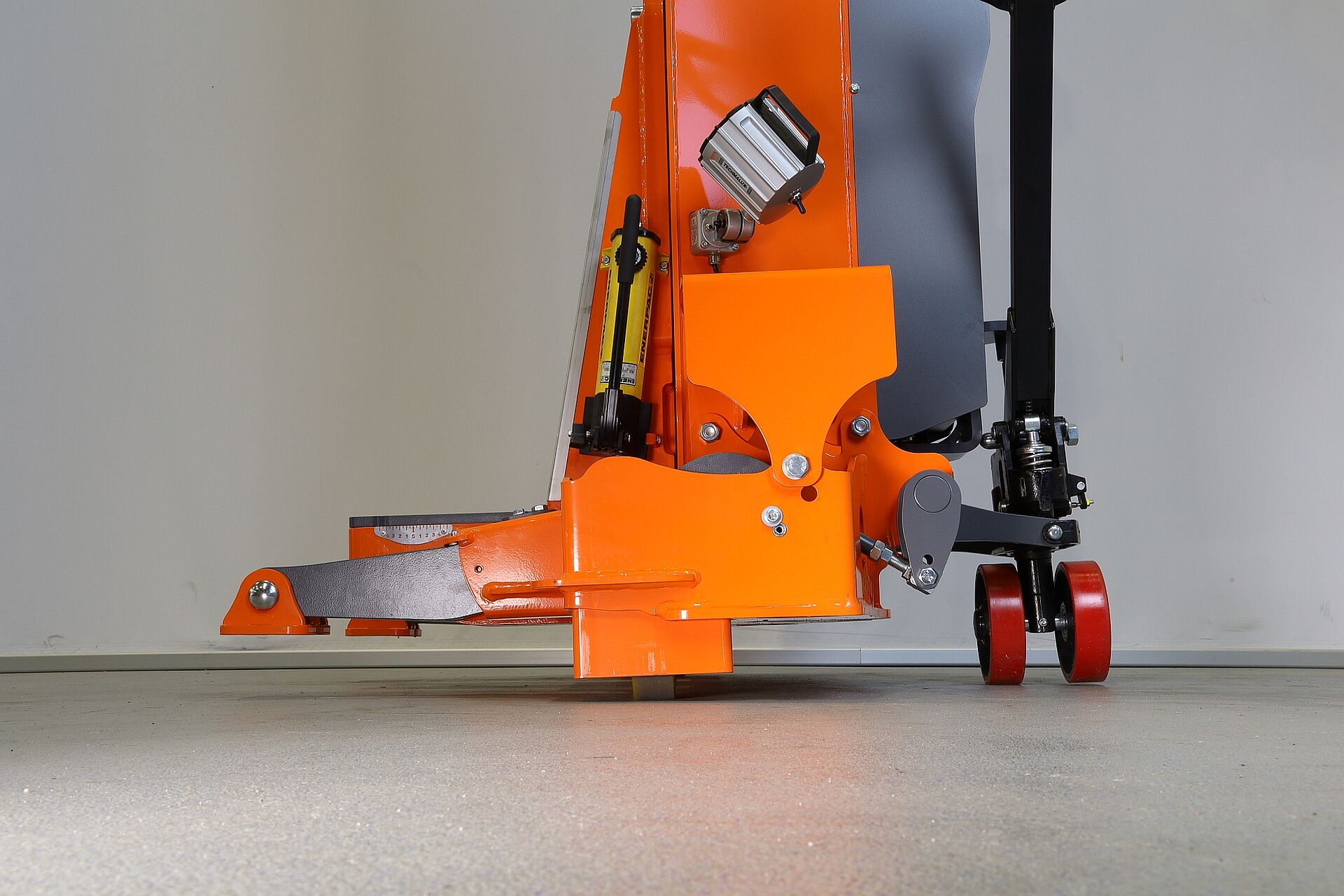

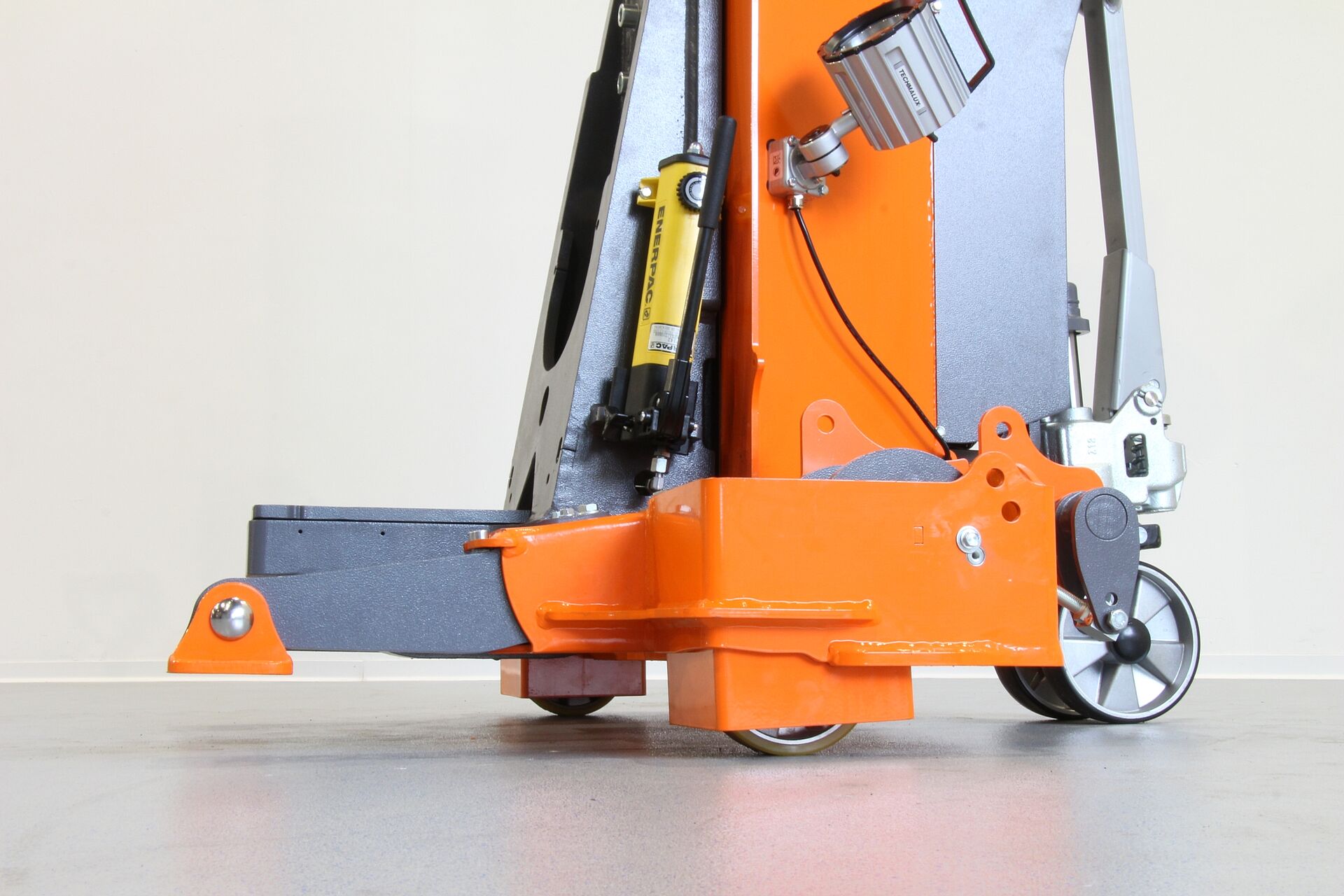

	type de chariot de déplacement avant	2 roues avant, escamotables hydrauliquement

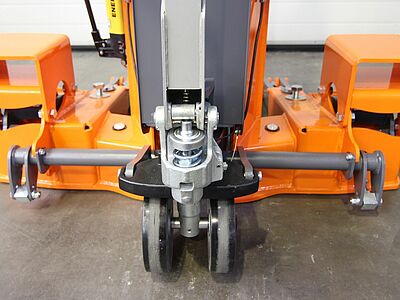

	type de chariot de déplacement arrière	1 timon avec roues jumélées, réglable hydrauliquement
	garde au sol avant	70 mm
	garde au sol arrière	90 mm
sécurisation de charge	sécurisation de charge	hydraulique et mécanique
	distance de verrou	10 mm
dimensions	longueur	1260 mm
	largeur	1230 mm
	hauteur	2400 mm
poids	poids par colonne (kg)	1115 kg
classe de protection		IP54
traitement de surface	type de traitement de surface	thermolaquage
	couleur	orange RAL2004 / gris RAL7015
