Système d'élévation HDS^®

Ponts élévateurs à ciseaux de différentes longueurs

La plate-forme sur rails HDS-Tandem de Finkbeiner permet de soulever des véhicules lourds et longs.

HDS^® Ponts élévateurs à chemins de roulement

Plus de liberté grâce à la technologie Y-tec semi-ciseaux

Convient à tous les véhicules, du chariot élévateur compact au semi-remorque complet ou au véhicule spécial.
Deux plateformes élévatrices peuvent être combinées pour former une plateforme tandem.
Des versions spéciales sont disponibles pour une utilisation dans des halls de lavage ou à l'extérieur.

HDS, ponts élévateurs à chemins de roulement

HDS25xxxxxF02

25 T, semi-ciseaux,
2 chemins de roulement

HDS35xxxxxF02

35 T, semi-ciseaux,
2 chemins de roulement

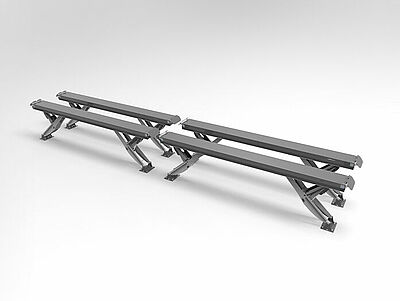

HDS50xxxxxF02

2 x 25 T, semi-ciseaux,
4 chemins de roulement

HDS70xxxxxF02

2 x 35 T, semi-ciseaux,
4 chemins de roulement

Atouts du système

Universel et flexible

En fonction de l'emploi et des caractéristiques architecturales, les ponts élévateurs à chemins de roulement HDS peuvent être installés en version encastrée ou posée au sol. Le pont élévateur en version single existe avec des longueurs de chemins de roulement allant de 6,5 m à 14,5 m.

Les plateformes du pont élévateur HDS de Finkbeiner sont franchissables sans problème si celles-ci sont encastrées. — Les plateformes du pont élévateur HDS sont franchissables sans problème si celles-ci sont encastrées.

Pont à chemin Finkbeiner HDS, posé au sol, avec des rampes d’accès. — Pont HDS, posé au sol, avec des rampes d’accès.

Version encastrée du pont HDS — HDS25 - version encastrée en double cavité.

Finkbeiner pont élévateur à ciseaux HDS, longueur des chemins 13 m, avec bus articulé, capacité 25 T. — Pont élévateur à ciseaux HDS avec bus articulé, longueur des chemins 13 m.

Finkbeiner pont élévateur HDS-Tandem; manœuvre du pont 1 et du pont 2 individuellement ou en commun. — Pont élévateur HDS-Tandem; manœuvre du pont 1 et du pont 2 individuellement ou simultanément.

Finkbeiner HDS pont élévateur à chemins de roulement pour le lavage des véhicules, version galvanisée à chaud. — HDS pont élévateur à chemins de roulement pour le lavage des véhicules en version galvanisée à chaud.

Accès libre

Construction sans cadre de base et sans connexion transversale, accès libre de tous les côtés.

Pont à ciseaux HDS pour vous permettre d'effectuer un travail ergonomique en-dessous du véhicule PL.

Accessibilité latérale du pont élévateur HDS, idéal pour le démontage de roues à l'aide d'un chariot porte-roues.

Pont à ciseaux Finkbeiner HDS pour un travail ergonomique, accès optimal au véhicule et bonnes conditions d'éclairage.

Manipulation fiable

Double sécurité de la charge, hydraulique et mécanique, à chaque hauteur de levage permettant un réglage précis et en continu du pont élévateur.

Finkbeiner Y-tec semi-ciseaux — Finkbeiner Y-tec semi-ciseaux.

Profilé supérieur des chemins de roulement

Notre profilé de chemin de roulement en forme de « Z » nous apporte une rigidité, une planéité, exceptionnelle indépendamment de la longueur du pont.

HDS profilé du chemin de roulement, avec des lampes et une prise 230V. integrées — HDS profilé du chemin de roulement, avec éclairages et une prise 230V integrées.

Traverse de levage 16 T, pneumatique, mobile entre les chemins de roulement du pont élévateur HDS.

Les Y-tec semi-ciseaux avec levage vertical

La construction semi-ciseaux Y-tec est intégrée aux extrémités des chemins de roulement pour permettre d'optimiser l'espace.

Les semi-ciseaux Y-tec Finkbeiner pour un levage vertical.
