Pont élévateur à chemins de roulement - HDS25 Single

HDS25 Single

n° d’article: HDS25xxxxxF02 | Fiche technique: Téléchargement

Variantes de produits

Version spéciale

galvanisation à chaud

Longueur	N° d’article
6,5 m	HDS2506500F02
8,0 m	HDS2508000F02
9,0 m	HDS2509000F02

Longueur	N° d’article
10,0 m	HDS2510000F02
12,0 m	HDS2512000F02
14,5 m	HDS2514500F02

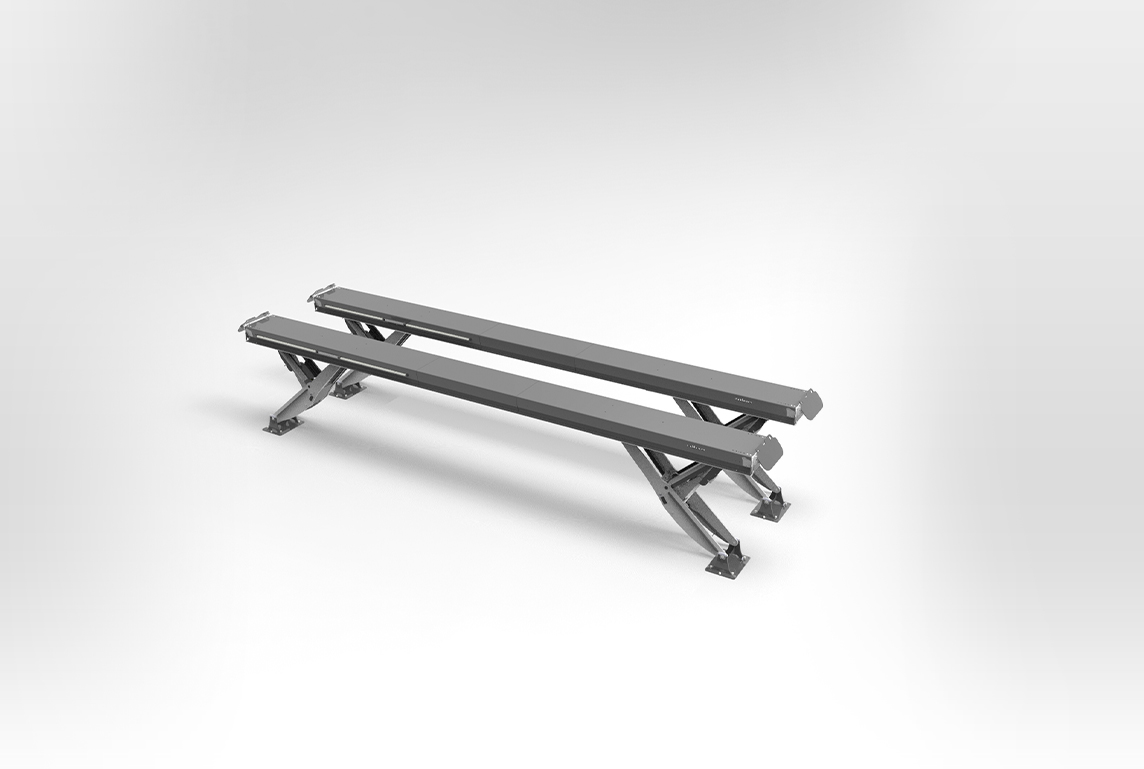

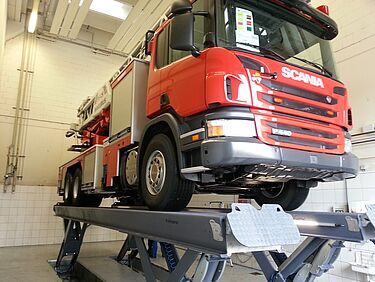

Le pont élévateur à chemins de roulement HDS25 est disponible en différentes longueurs allant de 6,5 m à 14,5 m. Ces ponts à demi-ciseaux sont appropriés à une vaste gamme de véhicules PL et ont fait leurs preuves depuis 2002 dans des domaines d'applications divers et variés. En version encastrée, le pont élévateur en position basse est au même niveau de sol pour une parfaite accessibilité des véhicules. La version posée au sol ne requiert aucun génie-civil et est rapidement installée.

images des produits

mise en situation

vidéos

CiAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgPGRpdiBjbGFzcz0idmlkZW9zLWNvbnRhaW5lciB2aWRlby1zbGlkZXIiPgogICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAKICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgCiAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICA8ZGl2IGNsYXNzPSJ5b3V0dWJlLXdyYXBwZXIgaW1hZ2Utd3JhcHBlciIgZGF0YS1lbWJlZD0iTE5QS0I1YlpKaE0iPgogICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgIDxkaXYgY2xhc3M9InBsYXktYnV0dG9uIj48L2Rpdj4KICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgIDwvZGl2PgogICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAKICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgIDxkaXYgY2xhc3M9InlvdXR1YmUtd3JhcHBlciBpbWFnZS13cmFwcGVyIiBkYXRhLWVtYmVkPSI5UTFHV0hybFMycyI+CiAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgPGRpdiBjbGFzcz0icGxheS1idXR0b24iPjwvZGl2PgogICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgPC9kaXY+CiAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgIAogICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgPGRpdiBjbGFzcz0ieW91dHViZS13cmFwcGVyIGltYWdlLXdyYXBwZXIiIGRhdGEtZW1iZWQ9IkE0V1V2QVU0YzY0Ij4KICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICA8ZGl2IGNsYXNzPSJwbGF5LWJ1dHRvbiI+PC9kaXY+CiAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICA8L2Rpdj4KICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgCiAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgPC9kaXY+CiAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgPHNjcmlwdD4KICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgJChkb2N1bWVudCkucmVhZHkoZnVuY3Rpb24oKXsKICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICQoJy52aWRlby1zbGlkZXInKS5vbignaW5pdCcsIGZ1bmN0aW9uKGV2ZW50LCBzbGljaykgewogICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgIHZhciB5b3V0dWJlID0gZG9jdW1lbnQucXVlcnlTZWxlY3RvckFsbCggIi55b3V0dWJlLXdyYXBwZXIiICk7CiAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgdmFyIHZpZGVvT3ZlcmxheSA9IGRvY3VtZW50LmdldEVsZW1lbnRCeUlkKCd2aWRlby1vdmVybGF5Jyk7CiAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgdmFyIGlmcmFtZUNvbnRhaW5lciA9IGRvY3VtZW50LmdldEVsZW1lbnRCeUlkKCdpZnJhbWUtY29udGFpbmVyJyk7CiAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgdmFyIGNsb3NlT3ZlcmxheSA9IGRvY3VtZW50LmdldEVsZW1lbnRCeUlkKCdjbG9zZS1vdmVybGF5Jyk7CiAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgZm9yICh2YXIgaSA9IDA7IGkgPCB5b3V0dWJlLmxlbmd0aDsgaSsrKSB7CiAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgIHZhciBzb3VyY2UgPSAiaHR0cHM6Ly9pbWcueW91dHViZS5jb20vdmkvIisgeW91dHViZVtpXS5kYXRhc2V0LmVtYmVkICsiL2RlZmF1bHQuanBnIjsKICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgdmFyIGltYWdlID0gbmV3IEltYWdlKCk7CiAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgIGltYWdlLmNsYXNzTmFtZSAgPSAiaW1nLWZsdWlkIjsKICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgaW1hZ2Uud2lkdGggPSAxODU7CiAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgIGltYWdlLnNyYyA9IHNvdXJjZTsKICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgaW1hZ2UubG9hZGluZyA9ICJsYXp5IjsKICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgaW1hZ2UuYWRkRXZlbnRMaXN0ZW5lciggImxvYWQiLCBmdW5jdGlvbigpIHsKICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgIHlvdXR1YmVbIGkgXS5hcHBlbmRDaGlsZCggaW1hZ2UgKTsKICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgfSggaSApICk7CgogICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICB5b3V0dWJlW2ldLmFkZEV2ZW50TGlzdGVuZXIoICJjbGljayIsIGZ1bmN0aW9uKCkgewoKICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgIHZhciBpZnJhbWUgPSBkb2N1bWVudC5jcmVhdGVFbGVtZW50KCAiaWZyYW1lIiApOwoKICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgIGlmcmFtZS5zZXRBdHRyaWJ1dGUoICJhbGxvd2Z1bGxzY3JlZW4iLCAiIiApOwogICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgaWZyYW1lLnNldEF0dHJpYnV0ZSggImNsYXNzIiwgImVtYmVkLXJlc3BvbnNpdmUtaXRlbSIgKTsKICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgIGlmcmFtZS5zZXRBdHRyaWJ1dGUoICJzcmMiLCAiaHR0cHM6Ly93d3cueW91dHViZS1ub2Nvb2tpZS5jb20vZW1iZWQvIisgdGhpcy5kYXRhc2V0LmVtYmVkICsiP3JlbD0wJnNob3dpbmZvPTAmYXV0b3BsYXk9MSIgKTsKCiAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICB2aWRlb092ZXJsYXkuY2xhc3NMaXN0LmFkZCgib3BlbiIpOwoKICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgIGlmcmFtZUNvbnRhaW5lci5pbm5lckhUTUwgPSAiIjsKICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgIGlmcmFtZUNvbnRhaW5lci5hcHBlbmRDaGlsZCggaWZyYW1lICk7CiAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgIH0gKTsKCiAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgIGNsb3NlT3ZlcmxheS5hZGRFdmVudExpc3RlbmVyKCAiY2xpY2siLCBmdW5jdGlvbigpIHsKICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgIHZpZGVvT3ZlcmxheS5jbGFzc0xpc3QucmVtb3ZlKCJvcGVuIik7CiAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICBpZnJhbWVDb250YWluZXIuaW5uZXJIVE1MID0gIiI7CiAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgIH0gKTsKICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICB9CiAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICB9KTsKICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICQoJy52aWRlby1zbGlkZXInKS5zbGljayh7CiAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgc2xpZGVzVG9TaG93OiA2LAogICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgIGRvdHM6IGZhbHNlLAogICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgIGluZmluaXRlOiB0cnVlLAogICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgIHByZXZBcnJvdzogIjxpIGNsYXNzPSdmYXMgZmEtY2hldnJvbi1sZWZ0IGNhcm91c2VsLWFycm93IGNhcm91c2VsLWFycm93LXByZXYnPjwvaT4iLAogICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgIG5leHRBcnJvdzogIjxpIGNsYXNzPSdmYXMgZmEtY2hldnJvbi1yaWdodCBjYXJvdXNlbC1hcnJvdyBjYXJvdXNlbC1hcnJvdy1uZXh0Jz48L2k+IiwKICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICByZXNwb25zaXZlOiBbCiAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgIHsKICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgIGJyZWFrcG9pbnQ6IDEwMjQsCiAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICBzZXR0aW5nczogewogICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgIHNsaWRlc1RvU2hvdzogNAogICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgfQogICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICB9LAogICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICB7CiAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICBicmVha3BvaW50OiA3NjcsCiAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICBzZXR0aW5nczogewogICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgIHNsaWRlc1RvU2hvdzogMQogICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgfQogICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICB9CiAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgXQogICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgfSk7CiAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgIH0pOwogICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgIDwvc2NyaXB0PgogICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAg

En cliquant sur Charger des contenus externes, j'autorise le traitement de mes données par Youtube. Ce consentement peut être révoqué à tout moment avec effet pour l'avenir. Pour plus d'informations, veuillez consulter notre Protection des données.

accessoires

Set de 4 à 10 lampes LED

HDSF07-AS0X

Revêtement antidérapant
classe de glissement R13

HDSF0713-235

2 rampes d'accès, 2350 mm

HDSF0713-330

2 rampes d'accès, 3300 mm

HDSF0713-180H

2 rampes d’accès suspendues,
1800 mm

HDSMHFL160-200-F07

Traverse de levage pour essieux 16 t, pneumatique

HDSF07BA-XXXXX

Sol de compensation pour les fosses
des chemins de roulement

HDSF07FV-XX

Galvanisation à chaud

HDSF07DUROPLEX-XX

Traitement spécial supplémentaire
à la galvanisation

HDSF07-SK01

2ème armoire de commande dans la salle de lavage

atouts du système

Manipulation fiable

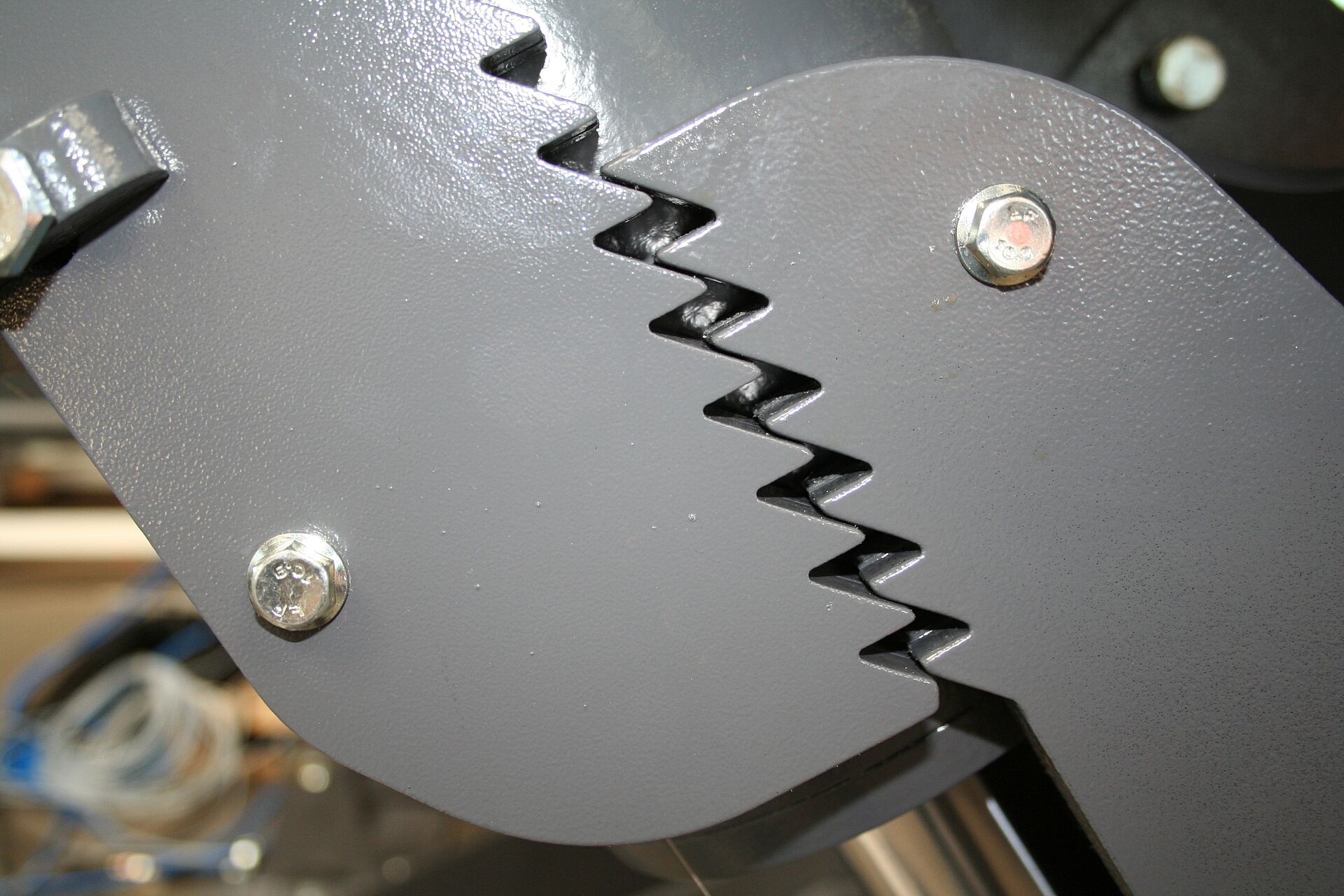

Double sécurité de la charge, hydraulique et mécanique, à chaque hauteur de levage permettant un réglage précis et en continu du pont élévateur.

Les Y-tec semi-ciseaux avec levage vertical

La construction semi-ciseaux Y-tec est intégrée aux extrémités des chemins de roulement pour permettre d'optimiser l'espace.

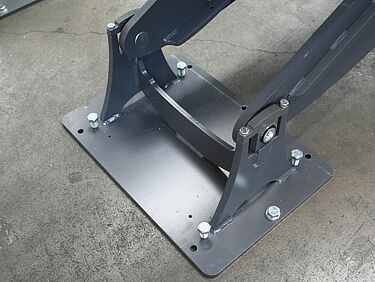

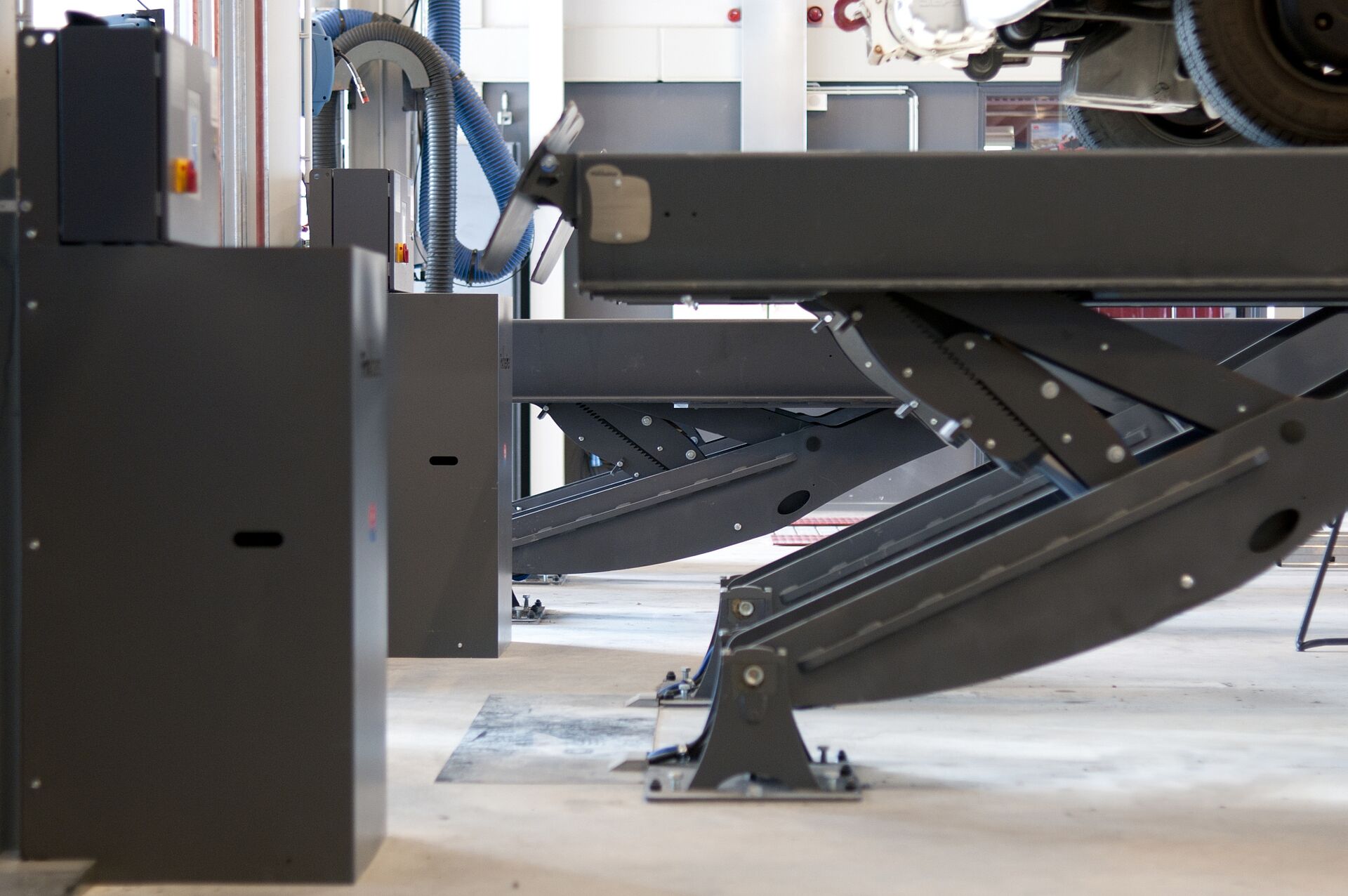

Les semi-ciseaux Y-tec Finkbeiner pour un levage vertical.

Accès libre

Construction sans cadre de base et sans connexion transversale, accès libre de tous les côtés.

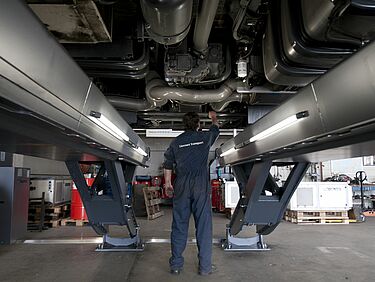

Pont à ciseaux HDS pour vous permettre d'effectuer un travail ergonomique en-dessous du véhicule PL.

Accessibilité latérale du pont élévateur HDS, idéal pour le démontage de roues à l'aide d'un chariot porte-roues.

Pont à ciseaux Finkbeiner HDS pour un travail ergonomique, accès optimal au véhicule et bonnes conditions d'éclairage.

Universel et flexible

En fonction de l'emploi et des caractéristiques architecturales, les ponts élévateurs à chemins de roulement HDS peuvent être installés en version encastrée ou posée au sol. Le pont élévateur en version single existe avec des longueurs de chemins de roulement allant de 6,5 m à 14,5 m.

Les plateformes du pont élévateur HDS de Finkbeiner sont franchissables sans problème si celles-ci sont encastrées. — Les plateformes du pont élévateur HDS sont franchissables sans problème si celles-ci sont encastrées.

Pont à chemin Finkbeiner HDS, posé au sol, avec des rampes d’accès. — Pont HDS, posé au sol, avec des rampes d’accès.

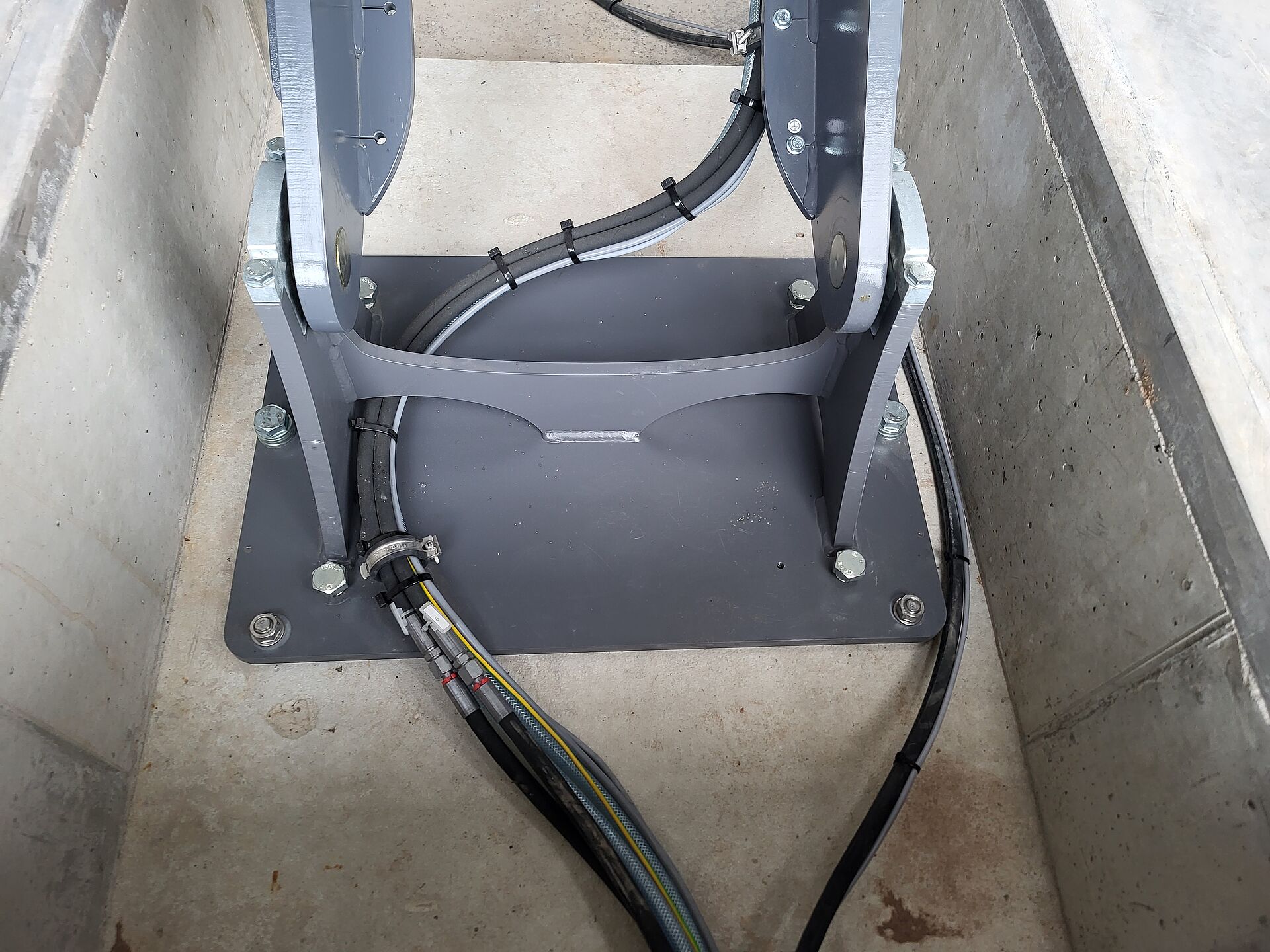

Version encastrée du pont HDS — HDS25 - version encastrée en double cavité.

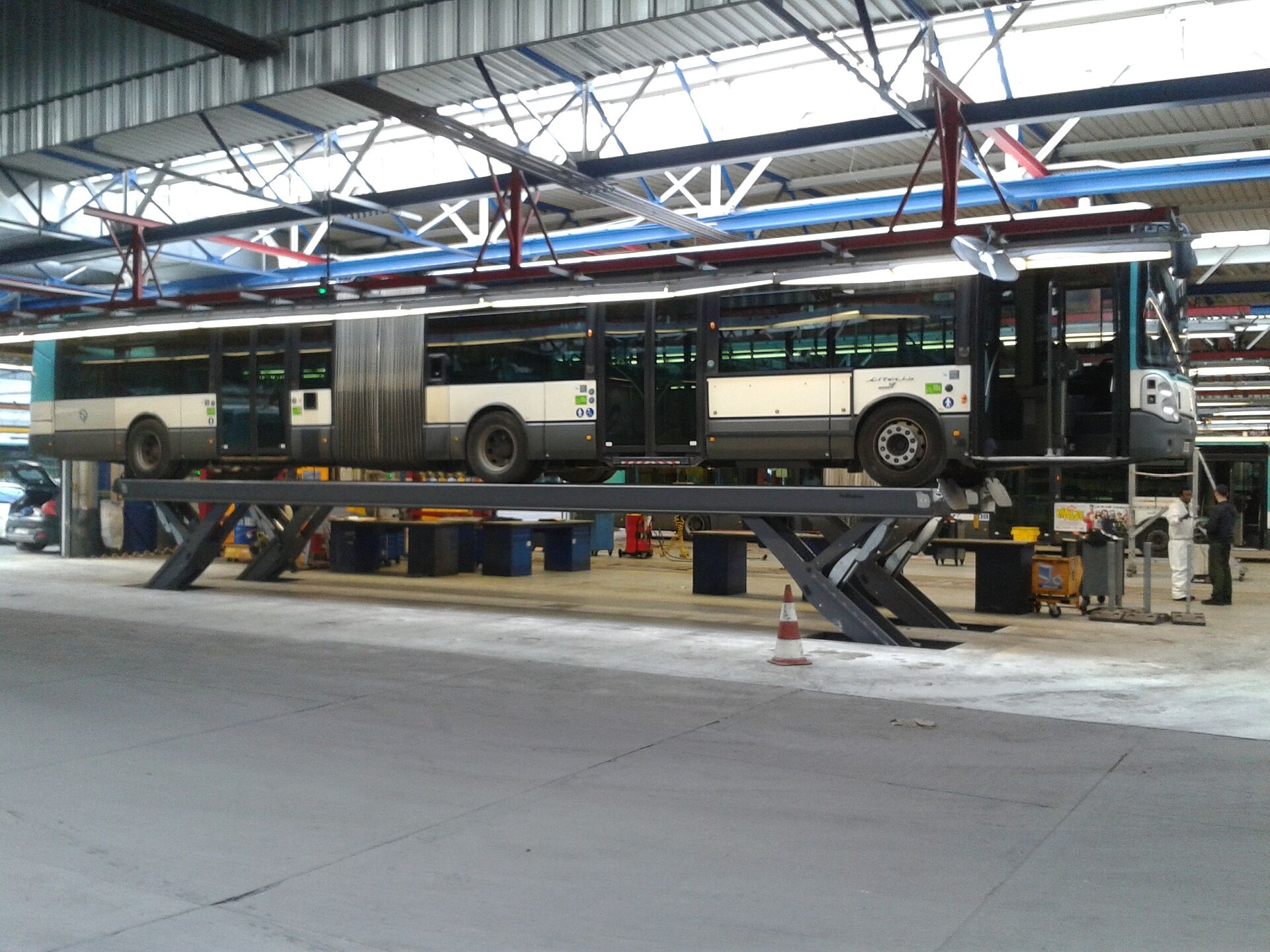

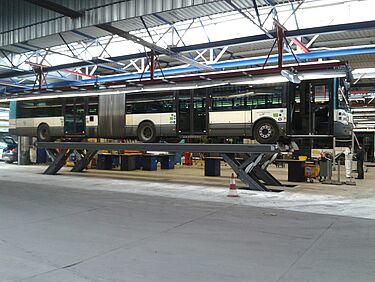

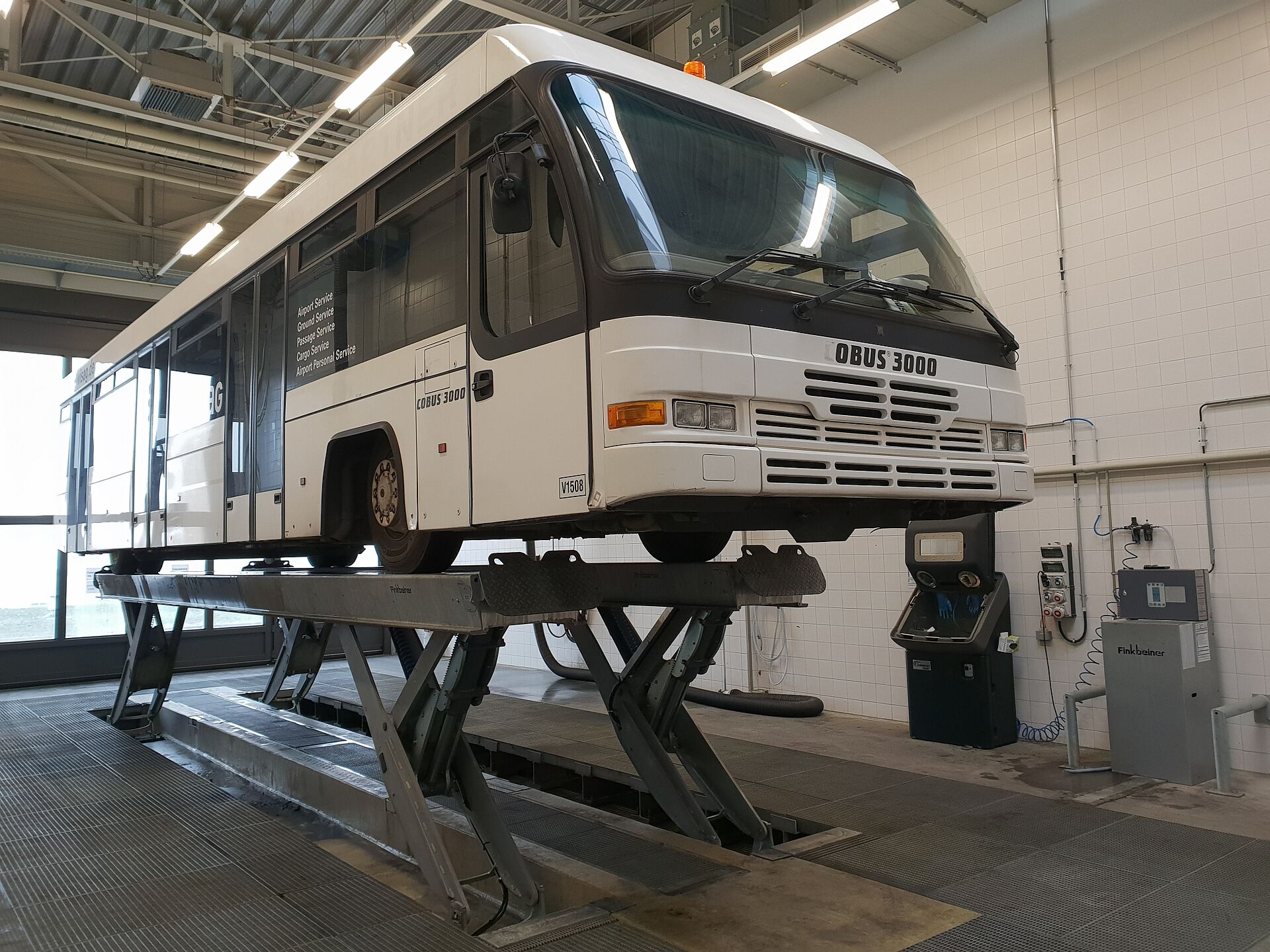

Finkbeiner pont élévateur à ciseaux HDS, longueur des chemins 13 m, avec bus articulé, capacité 25 T. — Pont élévateur à ciseaux HDS avec bus articulé, longueur des chemins 13 m.

Finkbeiner pont élévateur HDS-Tandem; manœuvre du pont 1 et du pont 2 individuellement ou en commun. — Pont élévateur HDS-Tandem; manœuvre du pont 1 et du pont 2 individuellement ou simultanément.

Finkbeiner HDS pont élévateur à chemins de roulement pour le lavage des véhicules, version galvanisée à chaud. — HDS pont élévateur à chemins de roulement pour le lavage des véhicules en version galvanisée à chaud.

Profilé supérieur des chemins de roulement

Notre profilé de chemin de roulement en forme de « Z » nous apporte une rigidité, une planéité, exceptionnelle indépendamment de la longueur du pont.

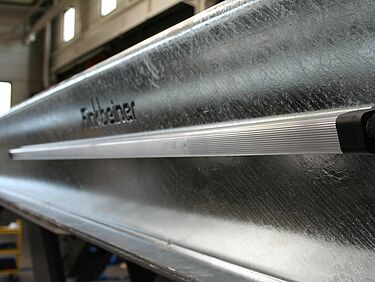

HDS profilé du chemin de roulement, avec des lampes et une prise 230V. integrées — HDS profilé du chemin de roulement, avec éclairages et une prise 230V integrées.
