Pont à 2 colonnes mobiles - FHB3500-DC01

FHB3500-DC01

n° d’article: FHB3500-DC01 | Fiche technique: Téléchargement

Variantes de produits

Pont élévateur mobile, capacité 3500 kg, hauteur de levage 1940 mm, alimentation par batteries 24V, bras télescopiques symétriques, passage 2300 mm, entraînement hydraulique.

Veuillez prendre en compte les points de réception préscrits par le constructeur de véhicule et vérifier les supports appropriés, les dimensions et la plage de pivotement des bras articulés.

images des produits

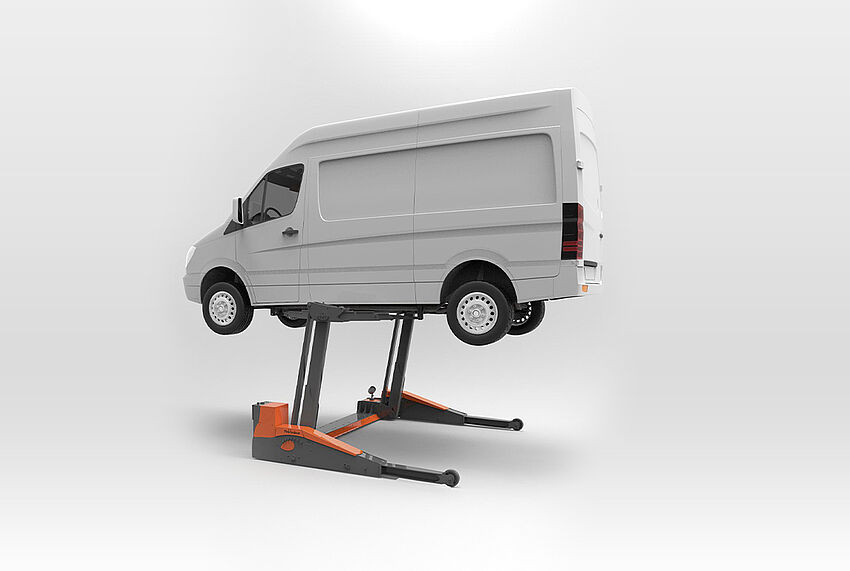

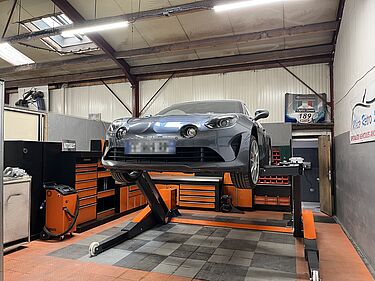

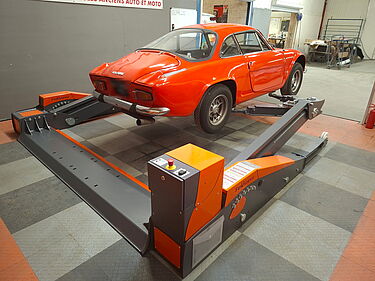

mise en situation

vidéos

CiAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgPGRpdiBjbGFzcz0idmlkZW9zLWNvbnRhaW5lciB2aWRlby1zbGlkZXIiPgogICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAKICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgCiAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICA8ZGl2IGNsYXNzPSJ5b3V0dWJlLXdyYXBwZXIgaW1hZ2Utd3JhcHBlciIgZGF0YS1lbWJlZD0ib2NNWFNGMzJOUEUiPgogICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgIDxkaXYgY2xhc3M9InBsYXktYnV0dG9uIj48L2Rpdj4KICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgIDwvZGl2PgogICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAKICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICA8L2Rpdj4KICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICA8c2NyaXB0PgogICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAkKGRvY3VtZW50KS5yZWFkeShmdW5jdGlvbigpewogICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgJCgnLnZpZGVvLXNsaWRlcicpLm9uKCdpbml0JywgZnVuY3Rpb24oZXZlbnQsIHNsaWNrKSB7CiAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgdmFyIHlvdXR1YmUgPSBkb2N1bWVudC5xdWVyeVNlbGVjdG9yQWxsKCAiLnlvdXR1YmUtd3JhcHBlciIgKTsKICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICB2YXIgdmlkZW9PdmVybGF5ID0gZG9jdW1lbnQuZ2V0RWxlbWVudEJ5SWQoJ3ZpZGVvLW92ZXJsYXknKTsKICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICB2YXIgaWZyYW1lQ29udGFpbmVyID0gZG9jdW1lbnQuZ2V0RWxlbWVudEJ5SWQoJ2lmcmFtZS1jb250YWluZXInKTsKICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICB2YXIgY2xvc2VPdmVybGF5ID0gZG9jdW1lbnQuZ2V0RWxlbWVudEJ5SWQoJ2Nsb3NlLW92ZXJsYXknKTsKICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICBmb3IgKHZhciBpID0gMDsgaSA8IHlvdXR1YmUubGVuZ3RoOyBpKyspIHsKICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgdmFyIHNvdXJjZSA9ICJodHRwczovL2ltZy55b3V0dWJlLmNvbS92aS8iKyB5b3V0dWJlW2ldLmRhdGFzZXQuZW1iZWQgKyIvZGVmYXVsdC5qcGciOwogICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICB2YXIgaW1hZ2UgPSBuZXcgSW1hZ2UoKTsKICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgaW1hZ2UuY2xhc3NOYW1lICA9ICJpbWctZmx1aWQiOwogICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICBpbWFnZS53aWR0aCA9IDE4NTsKICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgaW1hZ2Uuc3JjID0gc291cmNlOwogICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICBpbWFnZS5sb2FkaW5nID0gImxhenkiOwogICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICBpbWFnZS5hZGRFdmVudExpc3RlbmVyKCAibG9hZCIsIGZ1bmN0aW9uKCkgewogICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgeW91dHViZVsgaSBdLmFwcGVuZENoaWxkKCBpbWFnZSApOwogICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICB9KCBpICkgKTsKCiAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgIHlvdXR1YmVbaV0uYWRkRXZlbnRMaXN0ZW5lciggImNsaWNrIiwgZnVuY3Rpb24oKSB7CgogICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgdmFyIGlmcmFtZSA9IGRvY3VtZW50LmNyZWF0ZUVsZW1lbnQoICJpZnJhbWUiICk7CgogICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgaWZyYW1lLnNldEF0dHJpYnV0ZSggImFsbG93ZnVsbHNjcmVlbiIsICIiICk7CiAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICBpZnJhbWUuc2V0QXR0cmlidXRlKCAiY2xhc3MiLCAiZW1iZWQtcmVzcG9uc2l2ZS1pdGVtIiApOwogICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgaWZyYW1lLnNldEF0dHJpYnV0ZSggInNyYyIsICJodHRwczovL3d3dy55b3V0dWJlLW5vY29va2llLmNvbS9lbWJlZC8iKyB0aGlzLmRhdGFzZXQuZW1iZWQgKyI/cmVsPTAmc2hvd2luZm89MCZhdXRvcGxheT0xIiApOwoKICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgIHZpZGVvT3ZlcmxheS5jbGFzc0xpc3QuYWRkKCJvcGVuIik7CgogICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgaWZyYW1lQ29udGFpbmVyLmlubmVySFRNTCA9ICIiOwogICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgaWZyYW1lQ29udGFpbmVyLmFwcGVuZENoaWxkKCBpZnJhbWUgKTsKICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgfSApOwoKICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgY2xvc2VPdmVybGF5LmFkZEV2ZW50TGlzdGVuZXIoICJjbGljayIsIGZ1bmN0aW9uKCkgewogICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgdmlkZW9PdmVybGF5LmNsYXNzTGlzdC5yZW1vdmUoIm9wZW4iKTsKICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgIGlmcmFtZUNvbnRhaW5lci5pbm5lckhUTUwgPSAiIjsKICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgfSApOwogICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgIH0KICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgIH0pOwogICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgJCgnLnZpZGVvLXNsaWRlcicpLnNsaWNrKHsKICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICBzbGlkZXNUb1Nob3c6IDYsCiAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgZG90czogZmFsc2UsCiAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgaW5maW5pdGU6IHRydWUsCiAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgcHJldkFycm93OiAiPGkgY2xhc3M9J2ZhcyBmYS1jaGV2cm9uLWxlZnQgY2Fyb3VzZWwtYXJyb3cgY2Fyb3VzZWwtYXJyb3ctcHJldic+PC9pPiIsCiAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgbmV4dEFycm93OiAiPGkgY2xhc3M9J2ZhcyBmYS1jaGV2cm9uLXJpZ2h0IGNhcm91c2VsLWFycm93IGNhcm91c2VsLWFycm93LW5leHQnPjwvaT4iLAogICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgIHJlc3BvbnNpdmU6IFsKICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgewogICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgYnJlYWtwb2ludDogMTAyNCwKICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgIHNldHRpbmdzOiB7CiAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgc2xpZGVzVG9TaG93OiA0CiAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICB9CiAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgIH0sCiAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgIHsKICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgIGJyZWFrcG9pbnQ6IDc2NywKICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgIHNldHRpbmdzOiB7CiAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgc2xpZGVzVG9TaG93OiAxCiAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICB9CiAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgIH0KICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICBdCiAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICB9KTsKICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgfSk7CiAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgPC9zY3JpcHQ+CiAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICAgICA=

En cliquant sur Charger des contenus externes, j'autorise le traitement de mes données par Youtube. Ce consentement peut être révoqué à tout moment avec effet pour l'avenir. Pour plus d'informations, veuillez consulter notre Protection des données.

accessoires

FHB3500-Z-LS03

Kit de support de charge
pour la série VW ID

FHB3500-Z-LS04

Kit de support de charge
par ex. pour Mercedes-Benz Classe G

FHB3500-Z-LS06

Kit de prise de charge
pour les transporteurs

FHB3500-Z-WF625

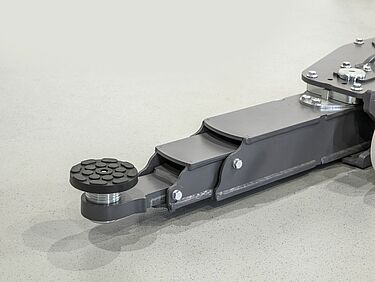

Fourches de roues

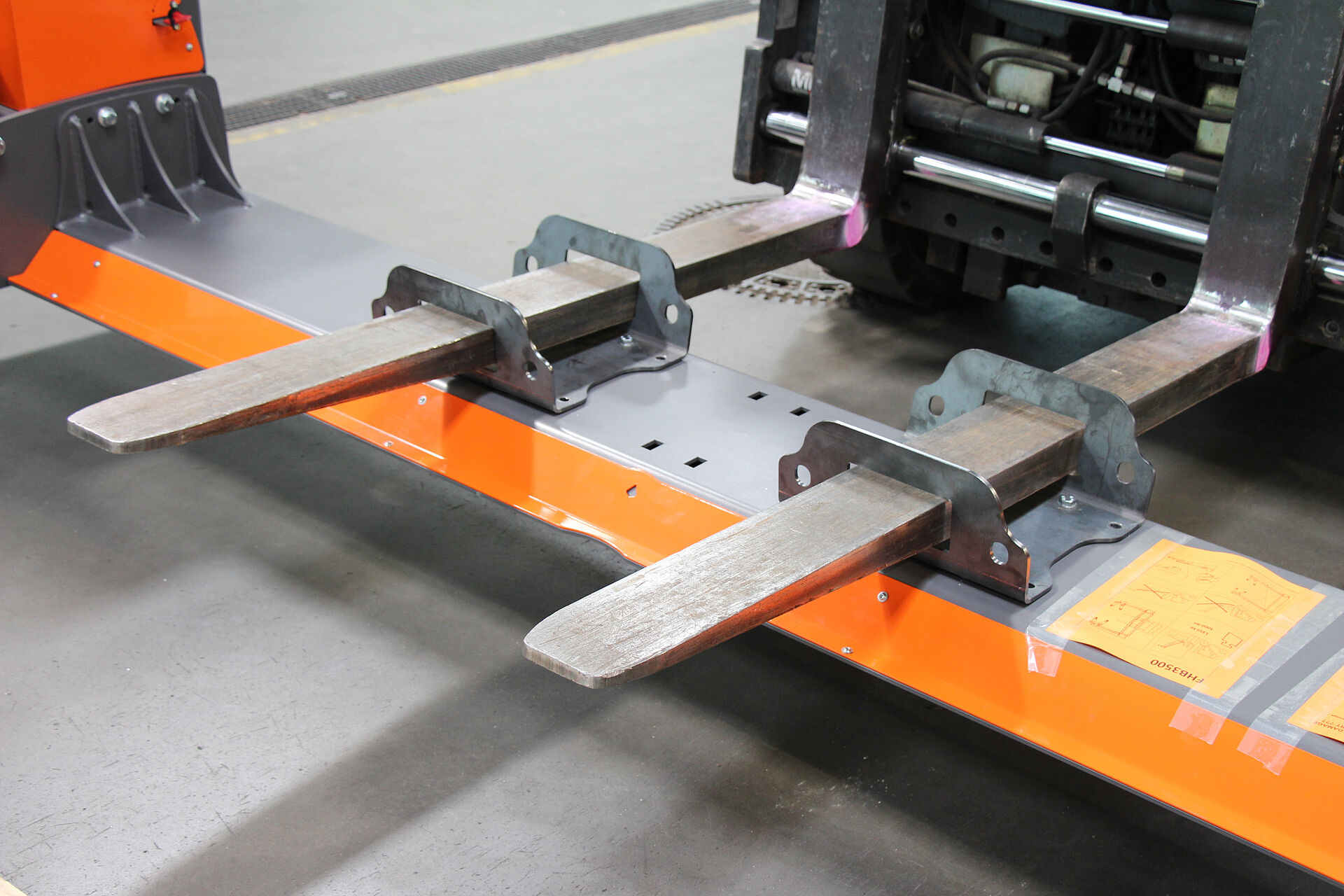

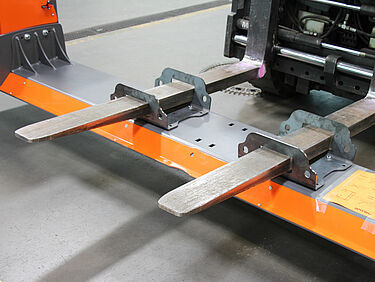

Convient pour soulever les véhicules par les roues

U-guidages pour
patins de réception

FHB3500-Z-RP01-4

patins de réception,
hauteur 100 mm

FHB3500-Z-SPOT01

Spot LED,
12W, 24V

FHB3500-Z-FLP

Socles de manutention

FHB3500-Z-TR03

2 traverses, 3,5 T,
longueur 2826 mm / 2566 mm

FHB3500-Z-FA3

2 chemins de roulement,
2,75 T, longueur 3,5 m,
pour voitures

FHB3500-Z-FATORO

4 plaques de réception, 2,75 T,
adjustable individuellement,
pour tondeuses et tracteurs

FHB3500-Z-PR232

2 tuyaux rectangulaires poour
support des pieds avant, 1,5 T
pour transpalettes et gerbeurs

atouts du système

L'atelier variable

La surface existante dans l'atelier reste libre. Aucune installation fixe n'est nécessaire.

Pont mobile FHB3500; manoeuvrable facilement par une seule personne.

Le pont élévateur FHB3500 est autonome, il ne nécessite pas de fixation au sol.

L'utilisation flexible

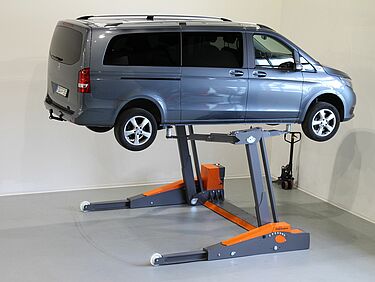

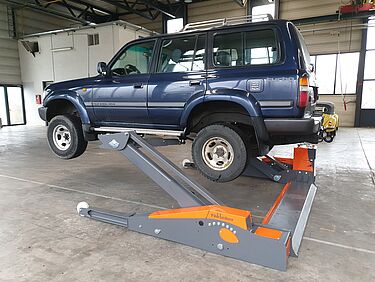

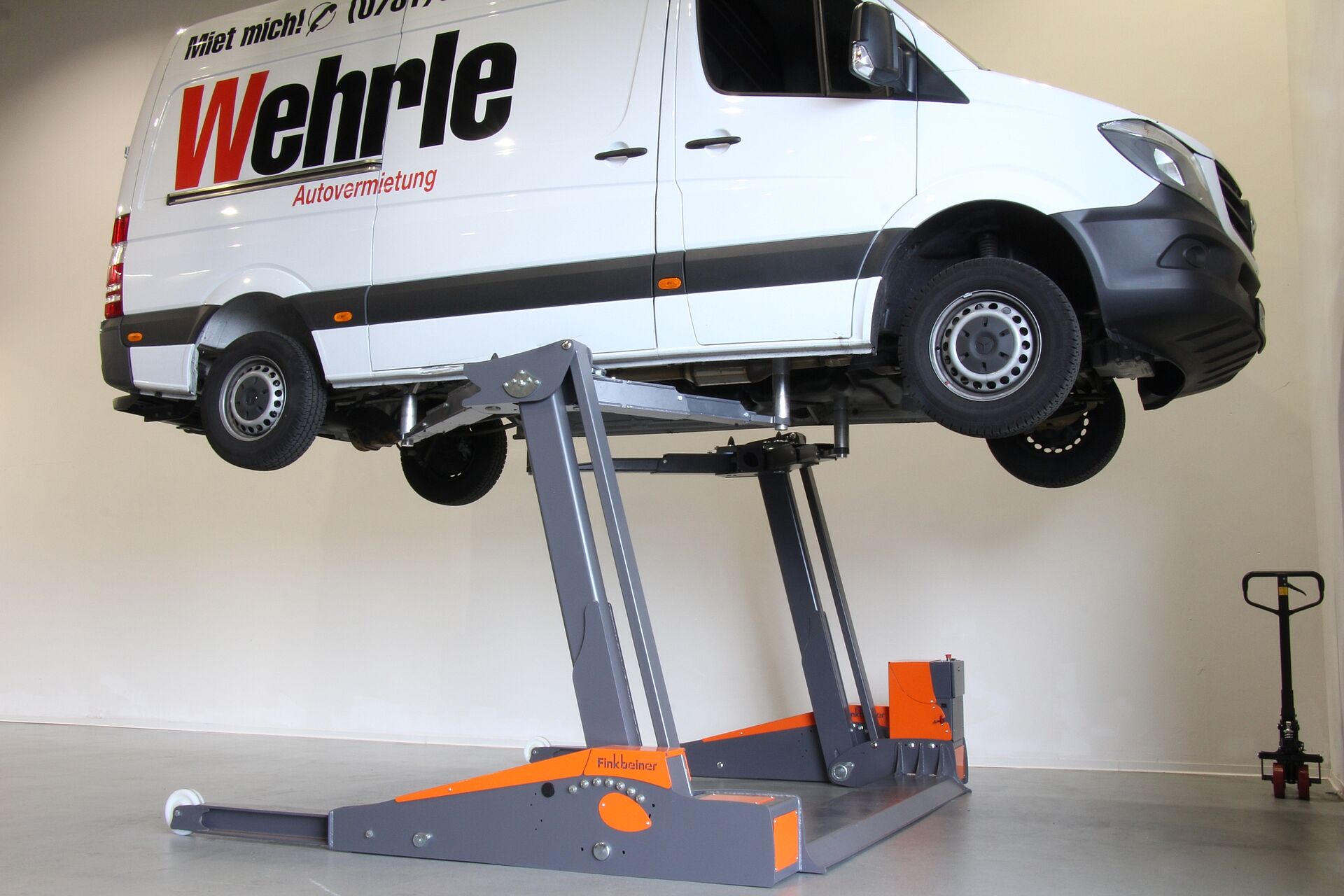

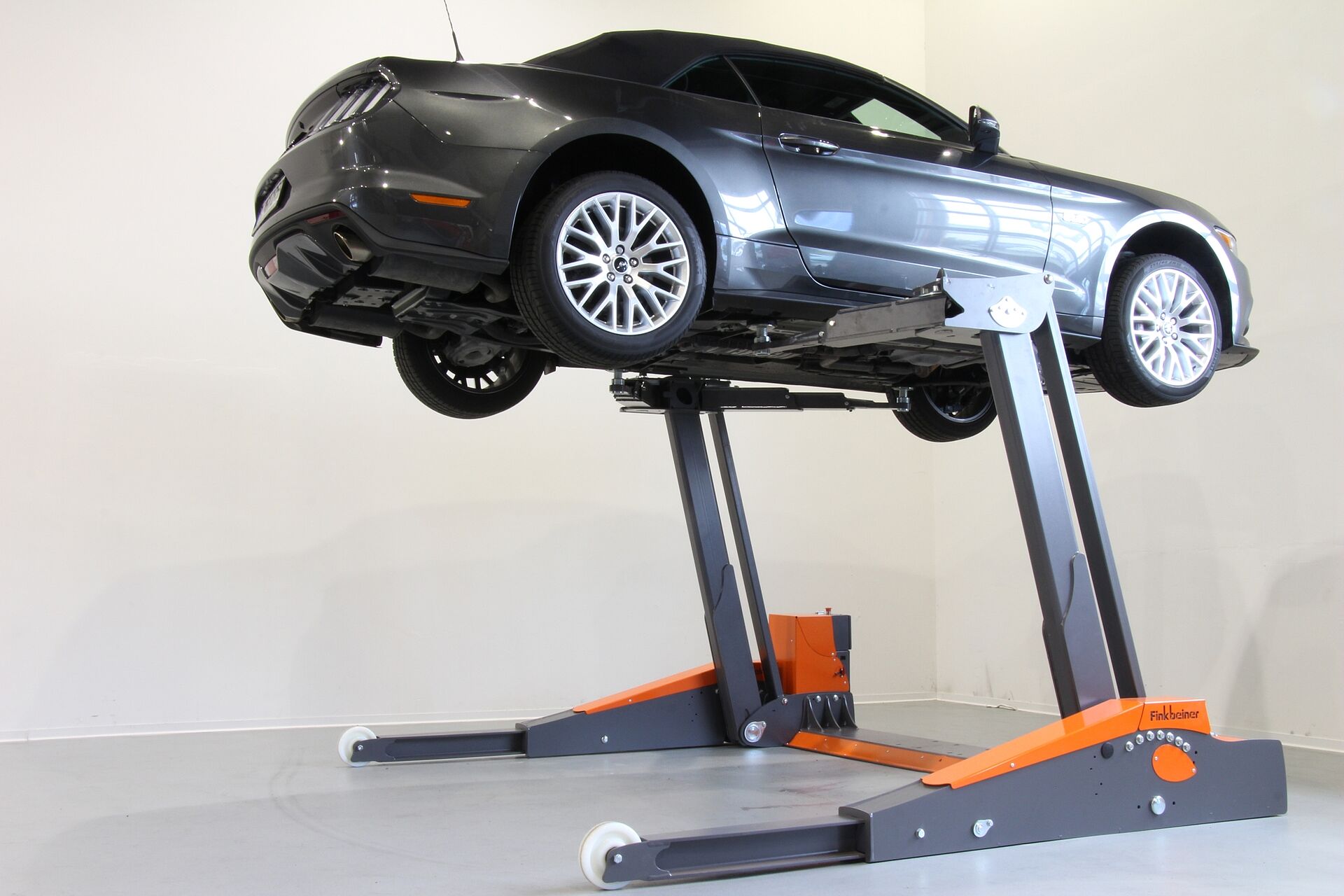

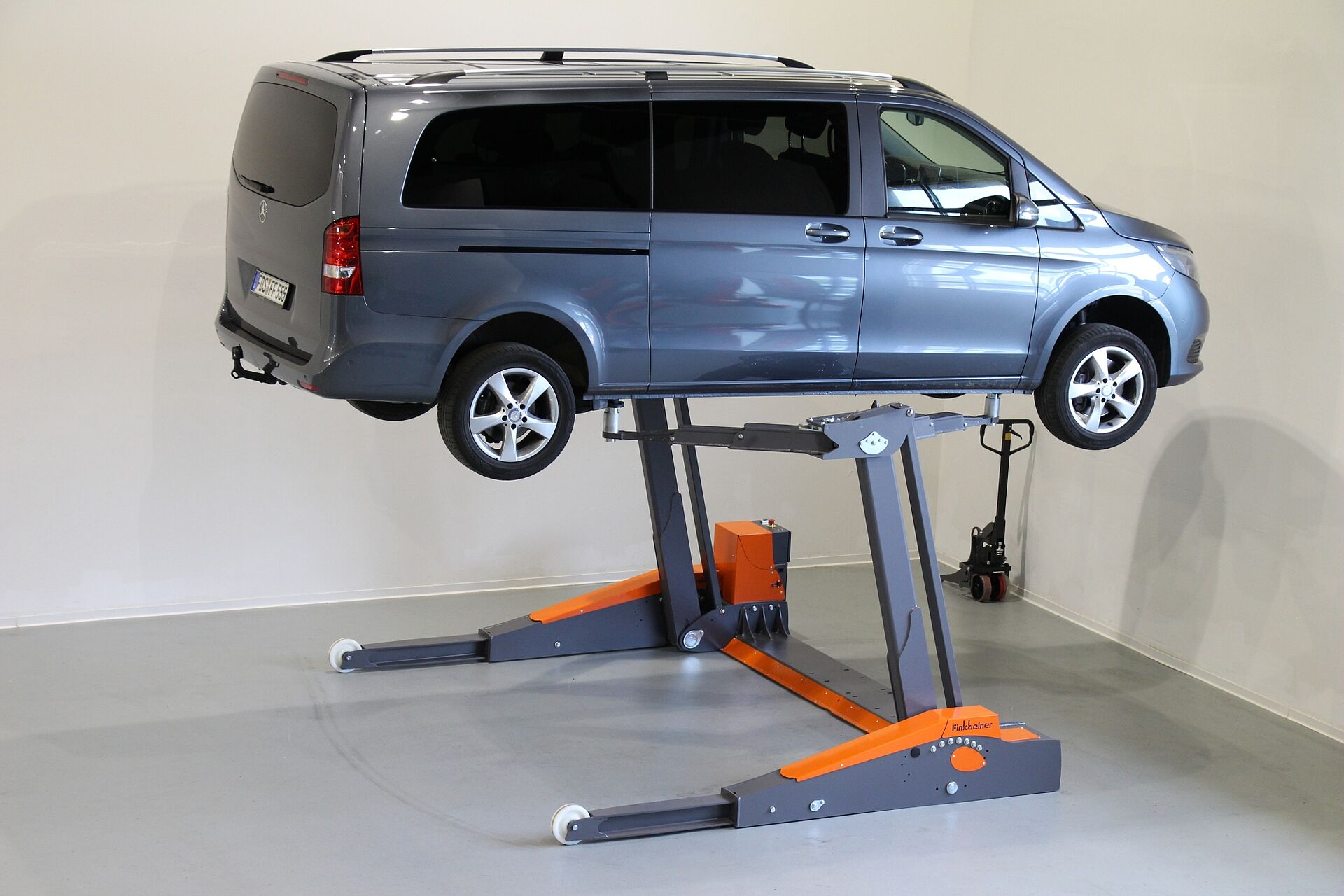

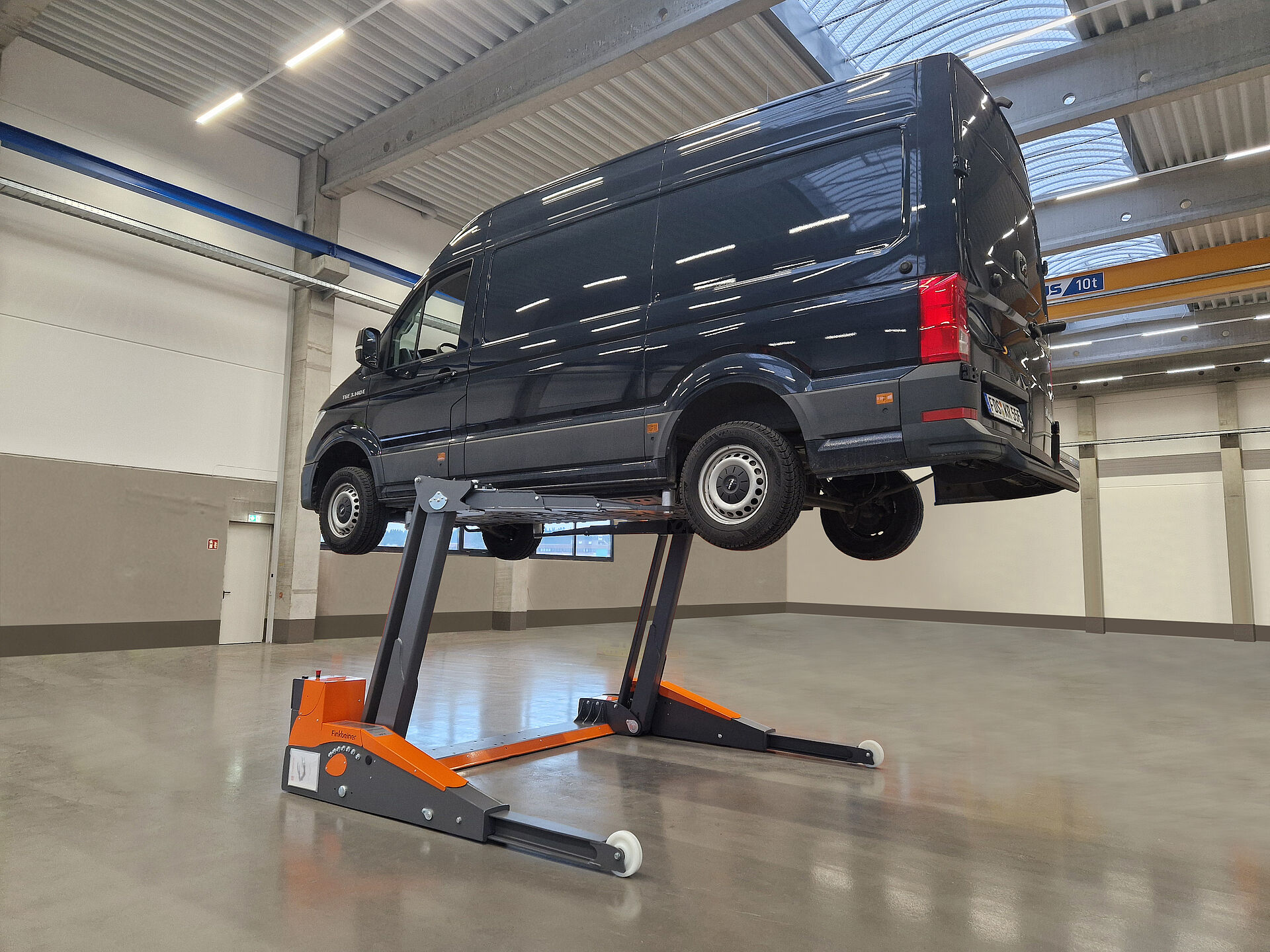

Le pont élévateur mobile FHB peut être utilisé pour les véhicules les plus variés: les VL, les VUL et les transporteurs par le biais des bras télescopiques standard ou des chemins de roulement optionaux; les véhicules spéciaux comme des tondeuses par le biais des rampes d'accès.

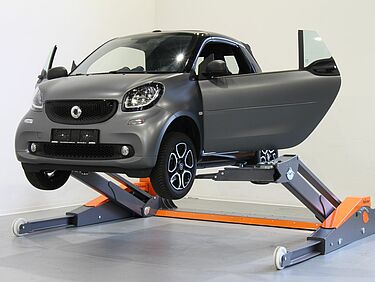

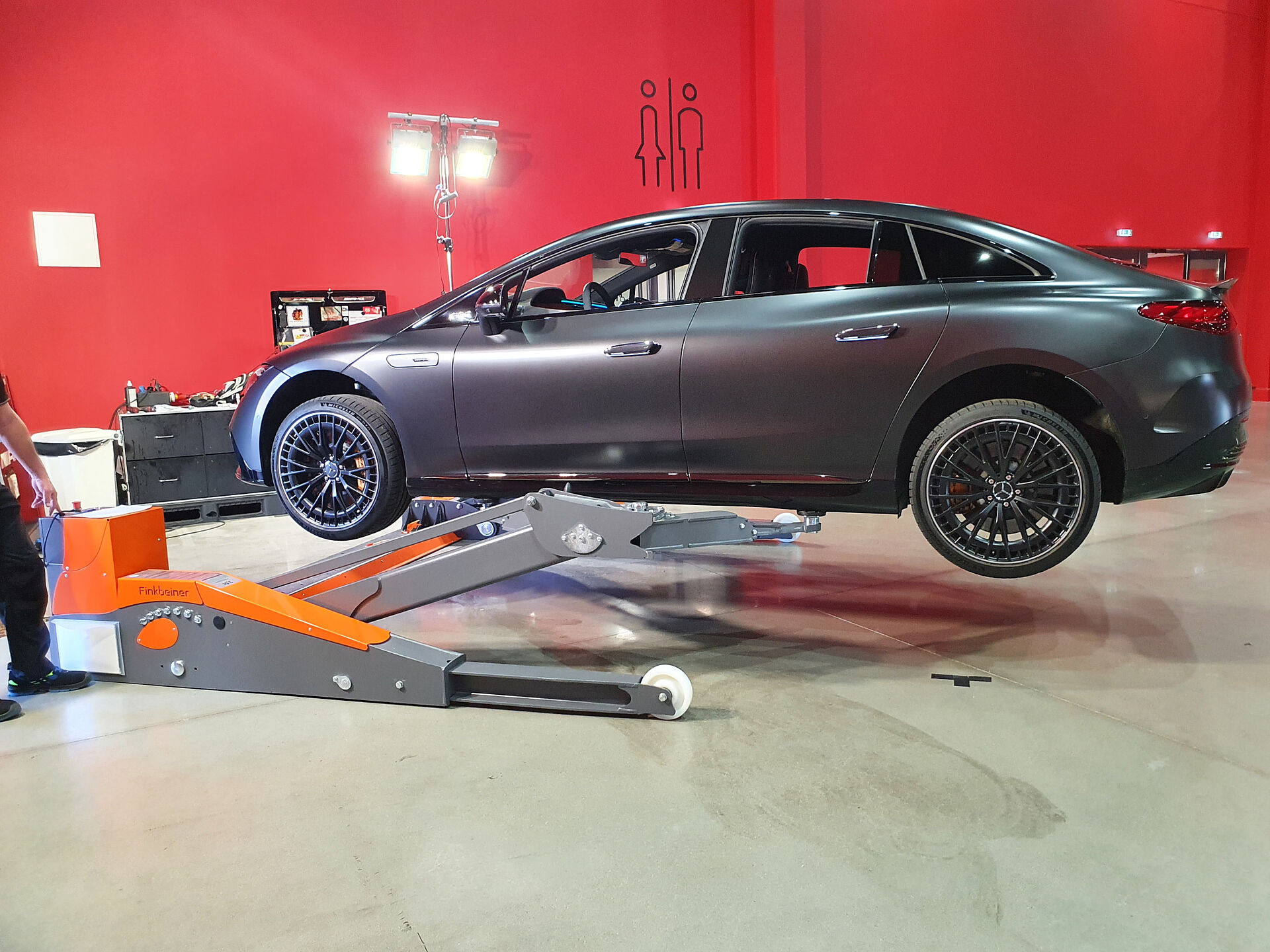

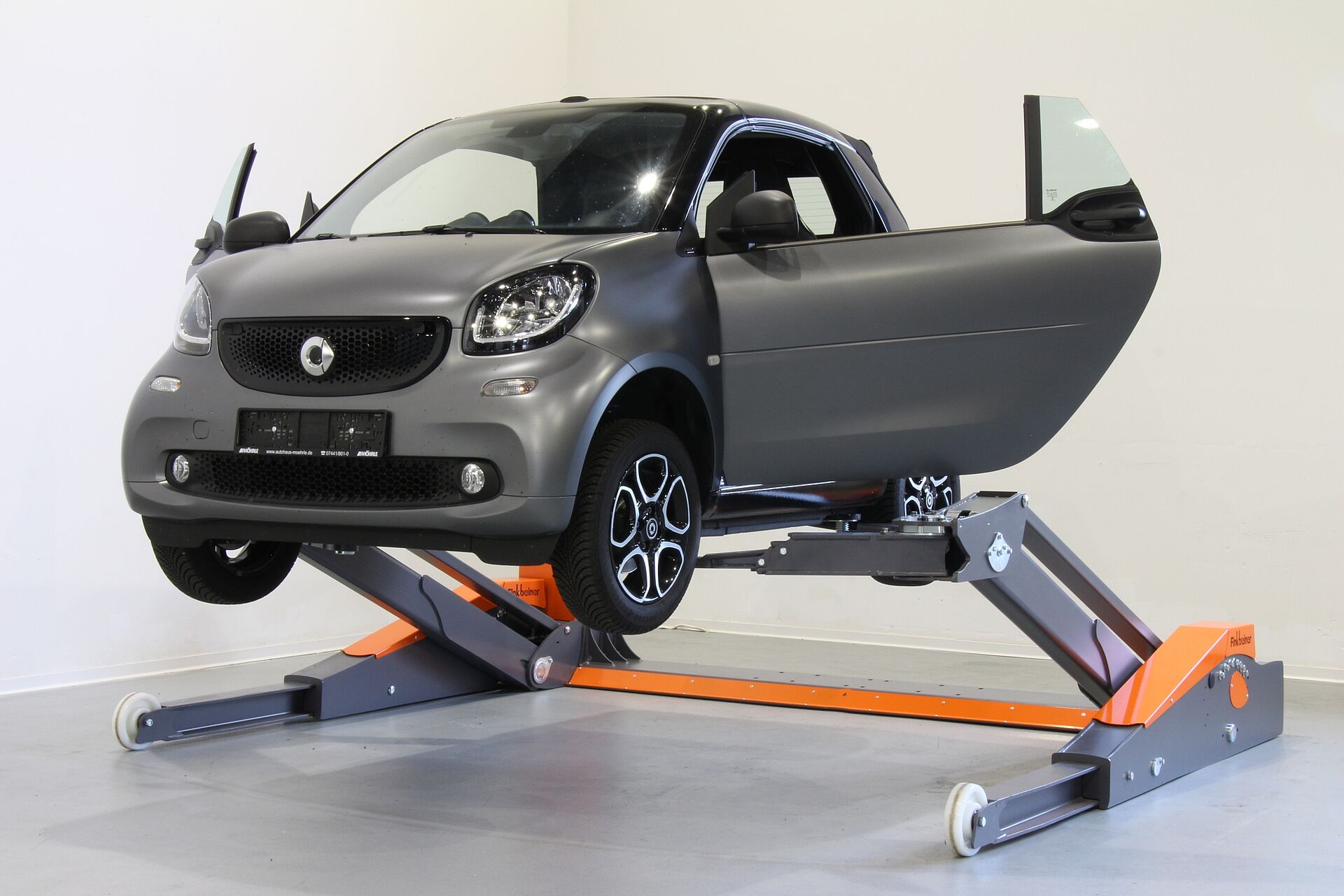

Levage des véhicules compacts telle que la SMART Fortwo avec des portes libres.

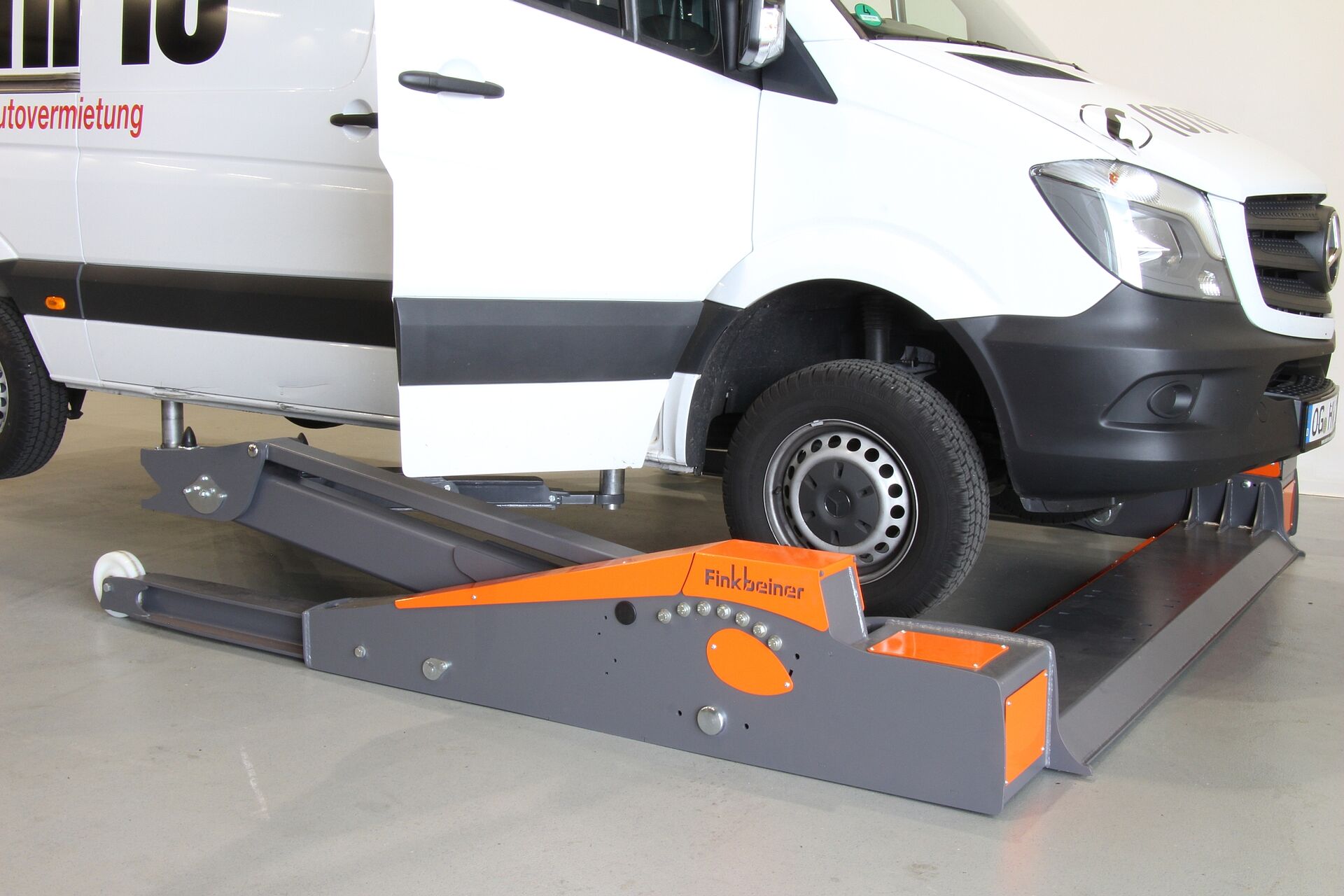

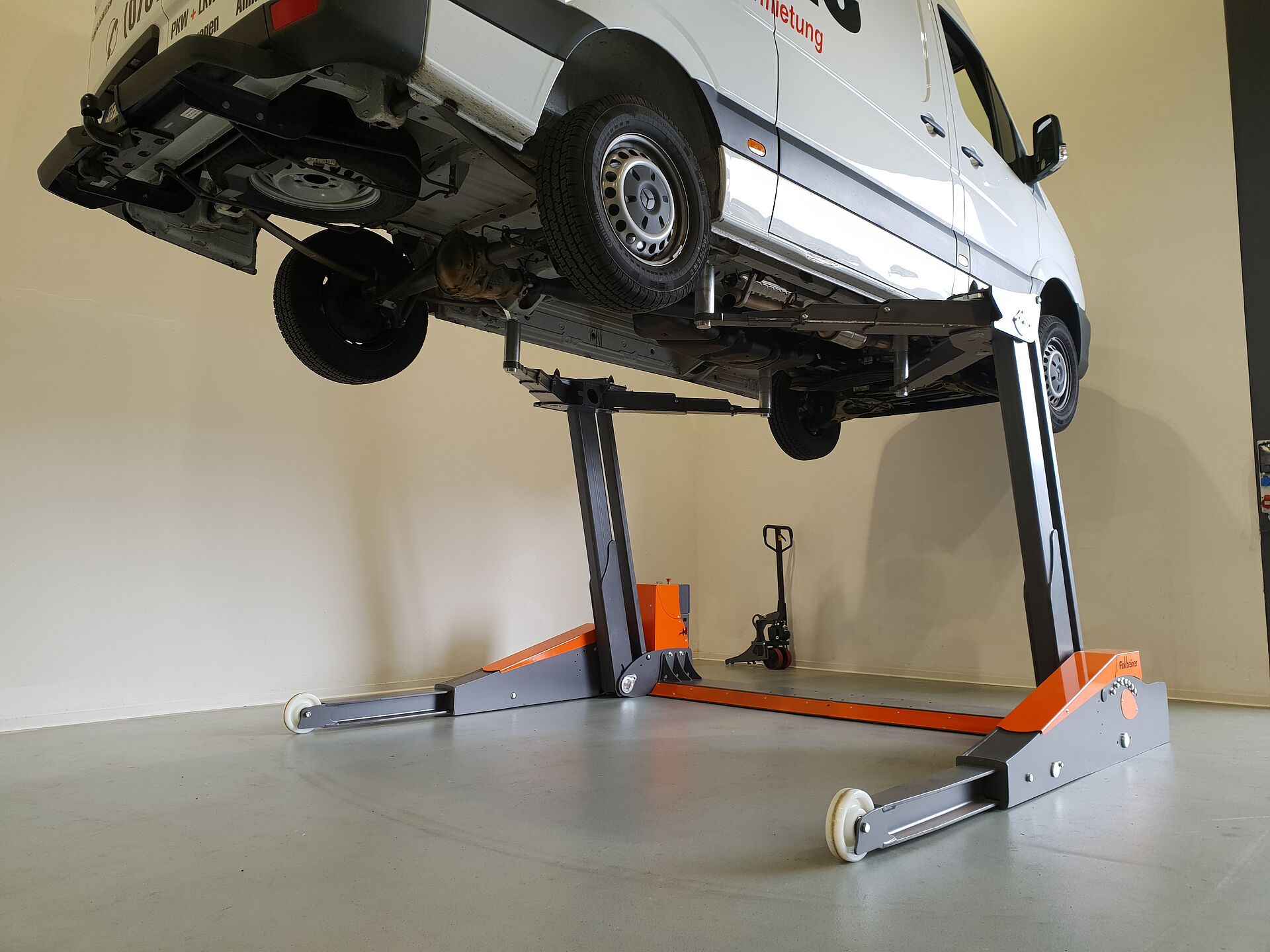

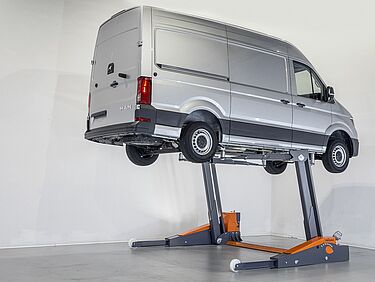

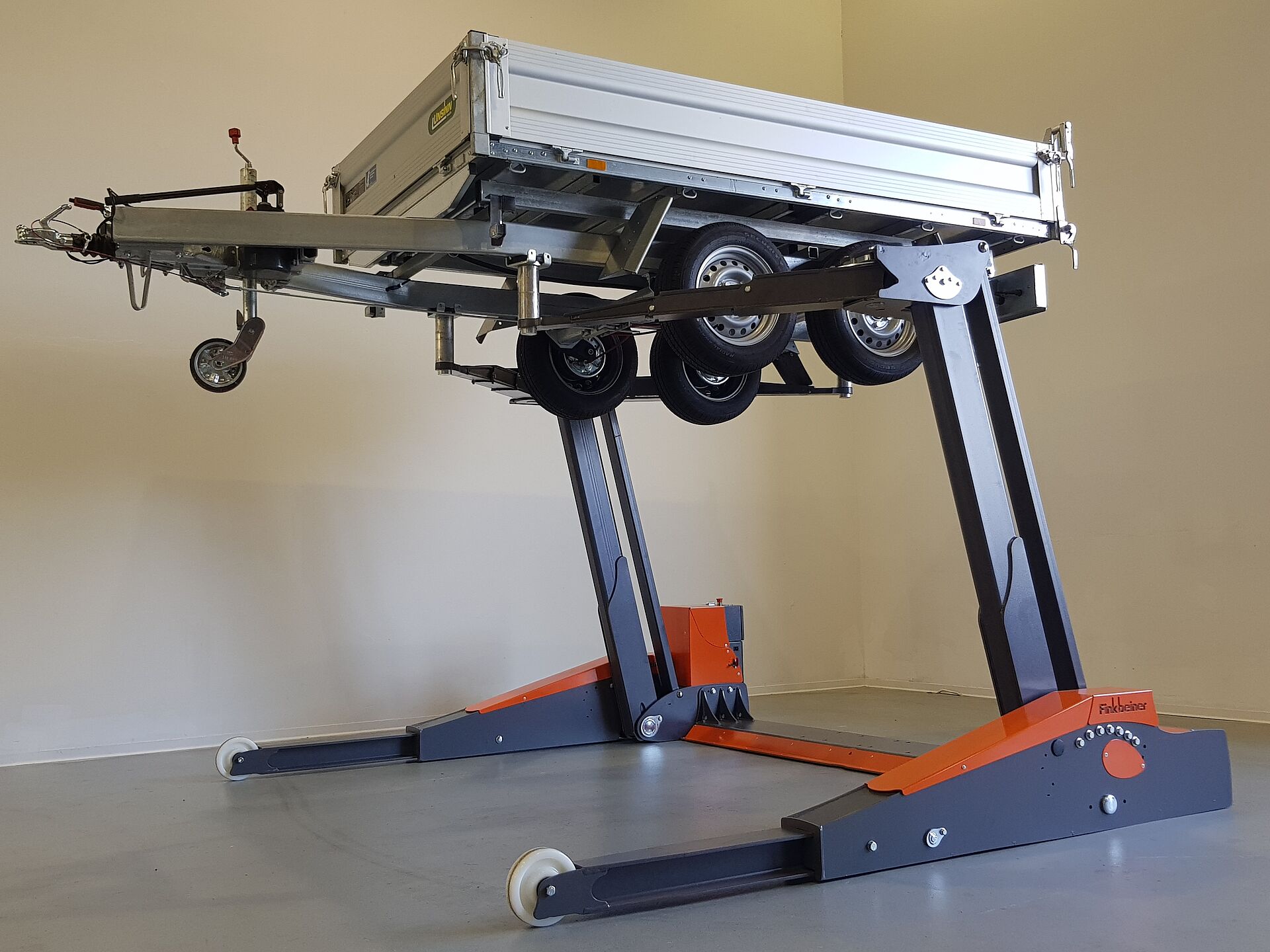

Pont mobile FHB3500 aussi pour levage des remorques jusqu'à 3,5 T — Pont à deux colonnes approprié pour le levage des remorques jusqu'à 3,5 T

Pont mobile FHB3000 avec des chemins de roulement FA3, idéal pour vieux tacots comme Citroen Traction Avant

L'accès libre au véhicule

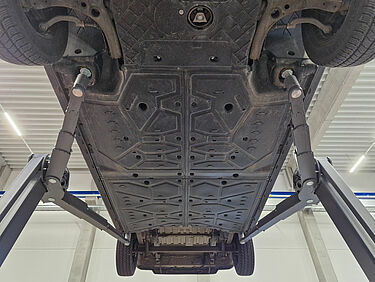

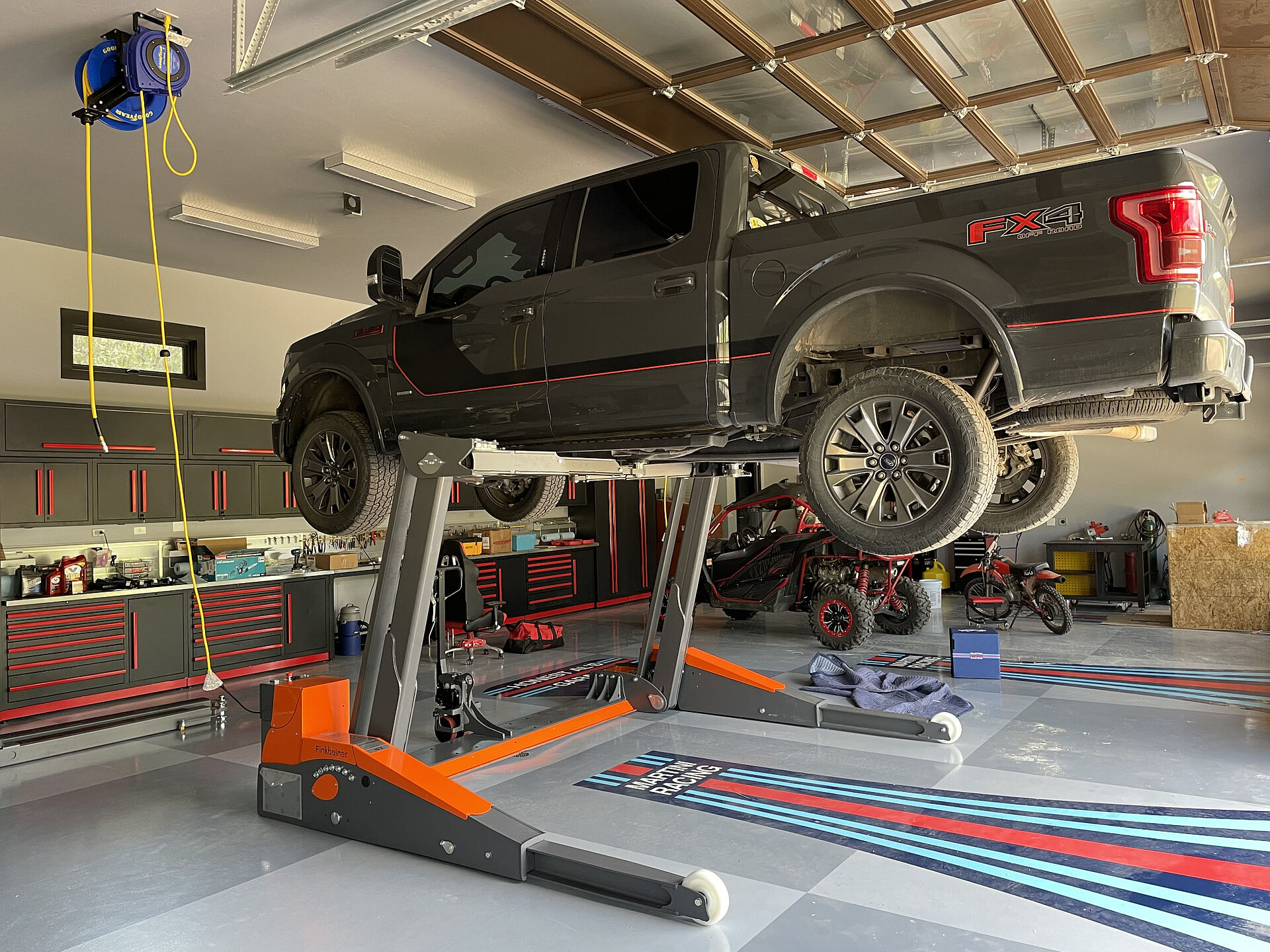

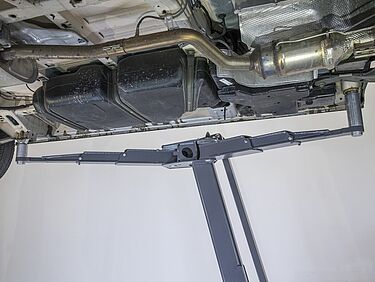

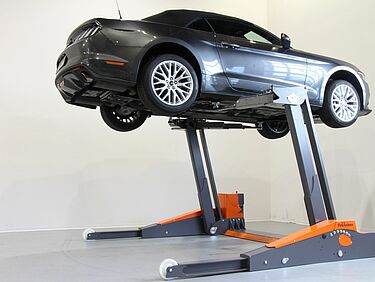

Les ponts élévateurs du type FHB assurent une liberté de travail optimale avec un accès libre au soubassement du véhicule pour les réparations de toute la nature. De plus, les portes peuvent être ouvertes à toute hauteur de levage.

Ouverture des portes à chaque hauteur de levage

La réception sûre du véhicule

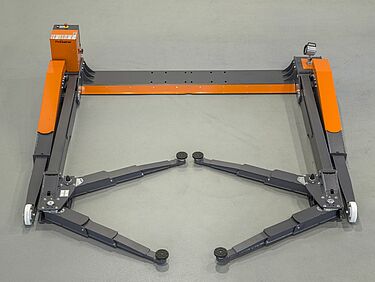

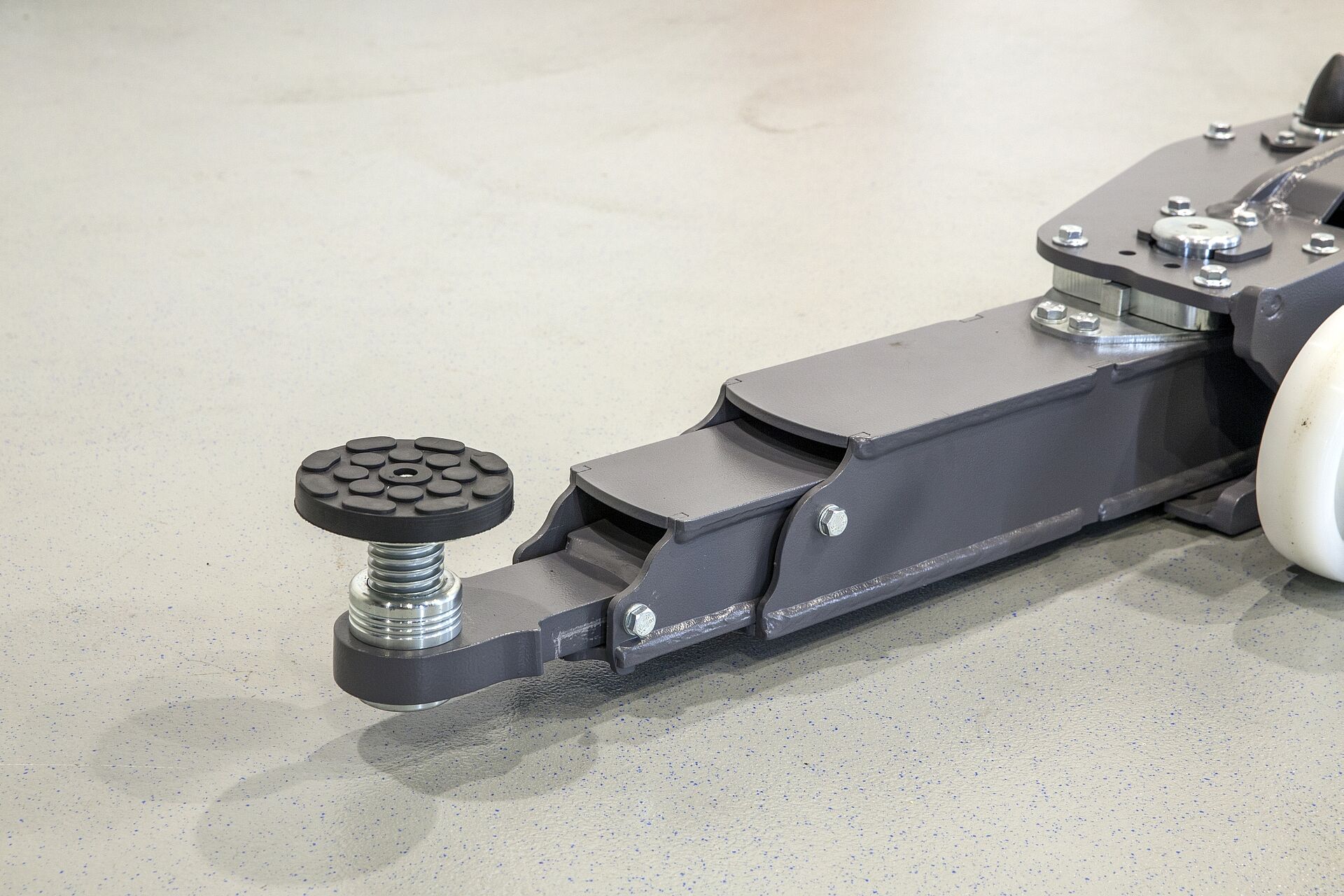

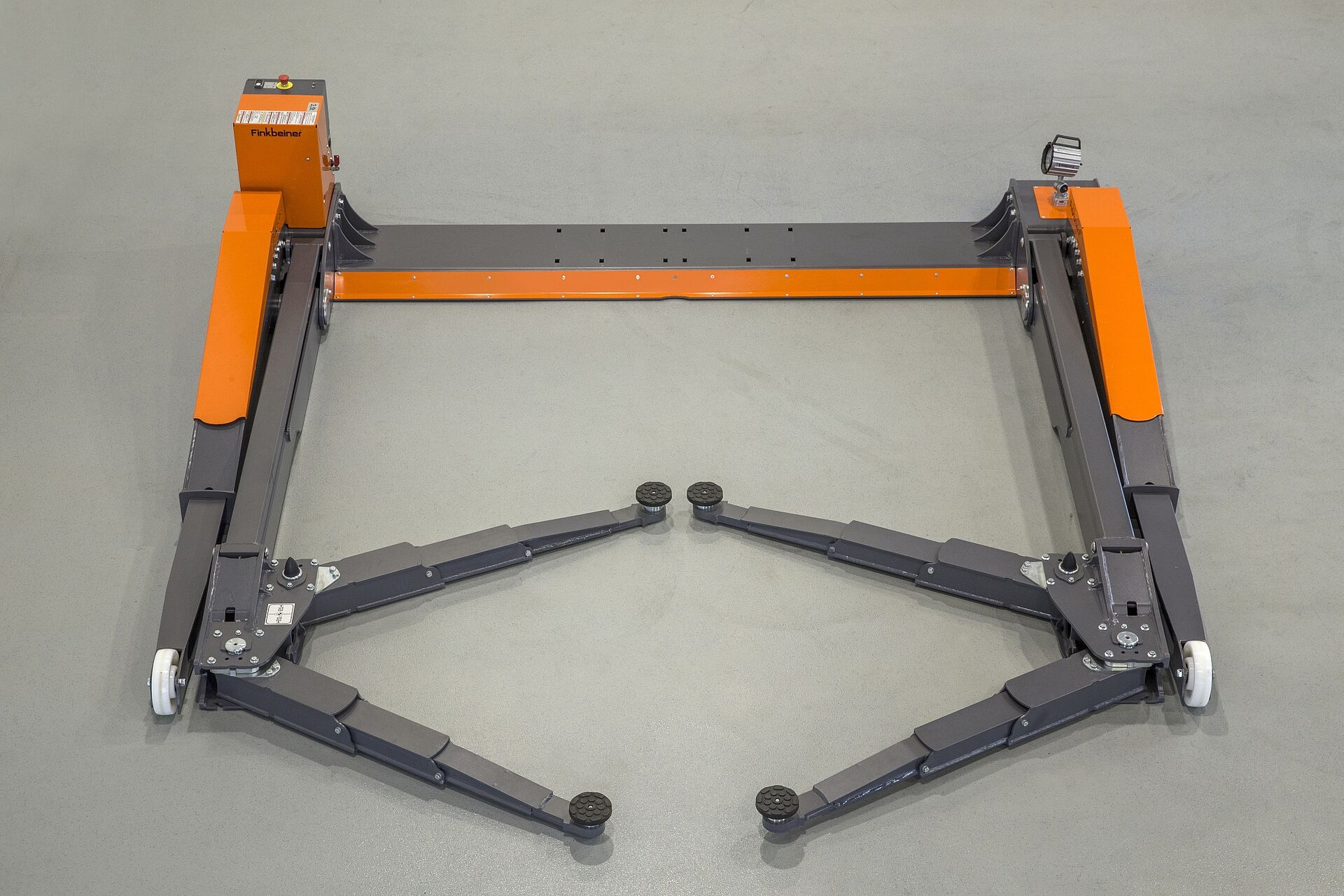

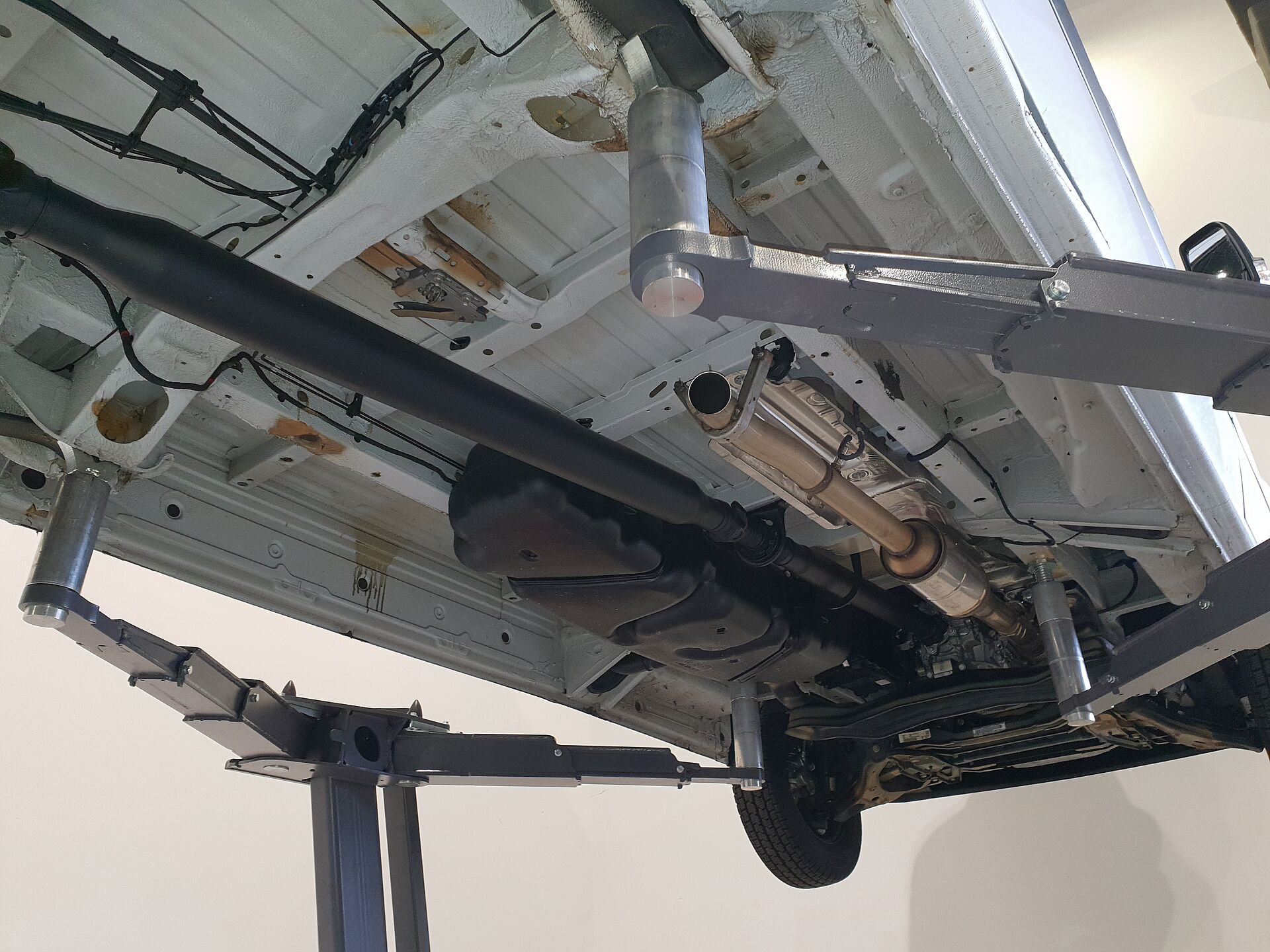

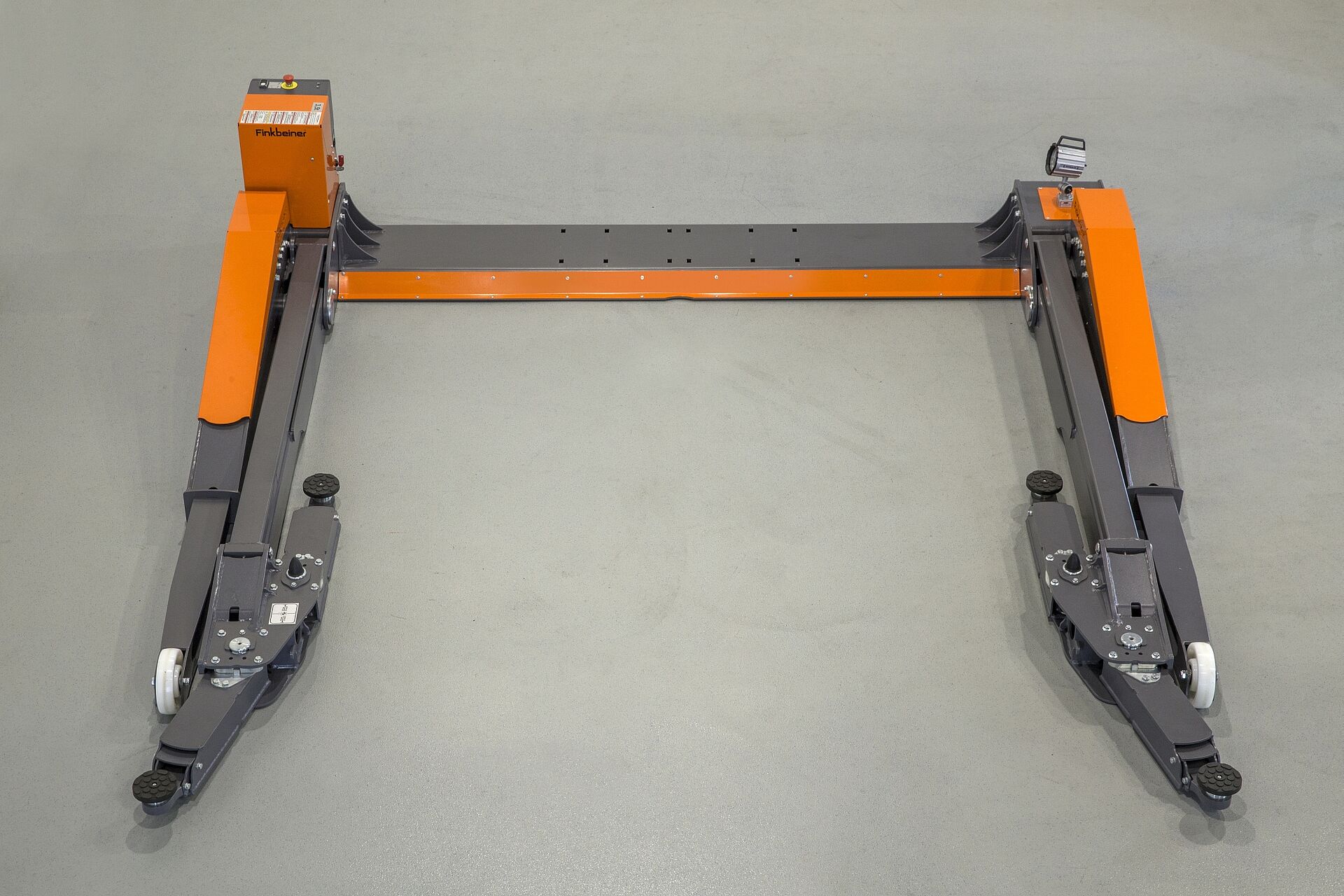

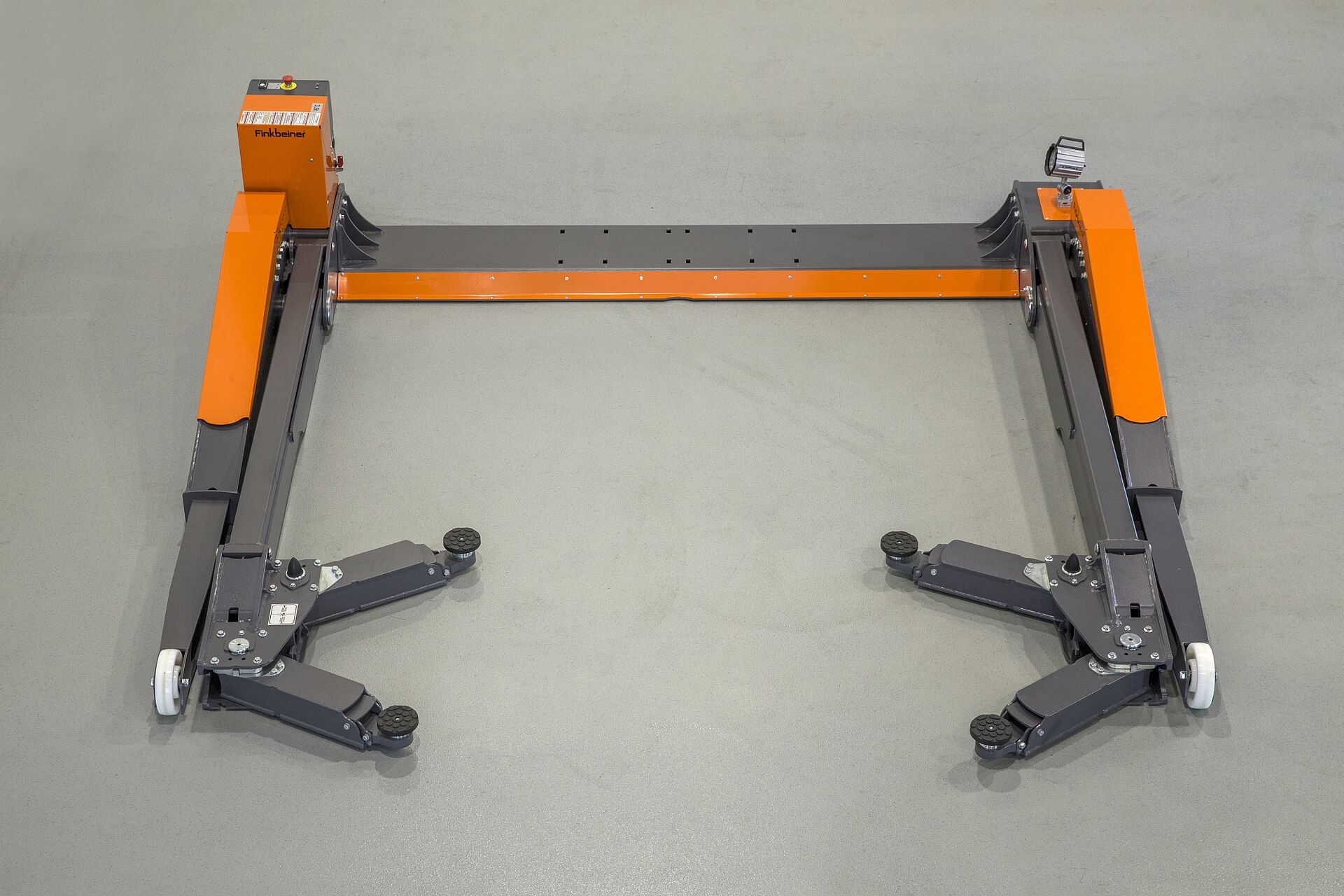

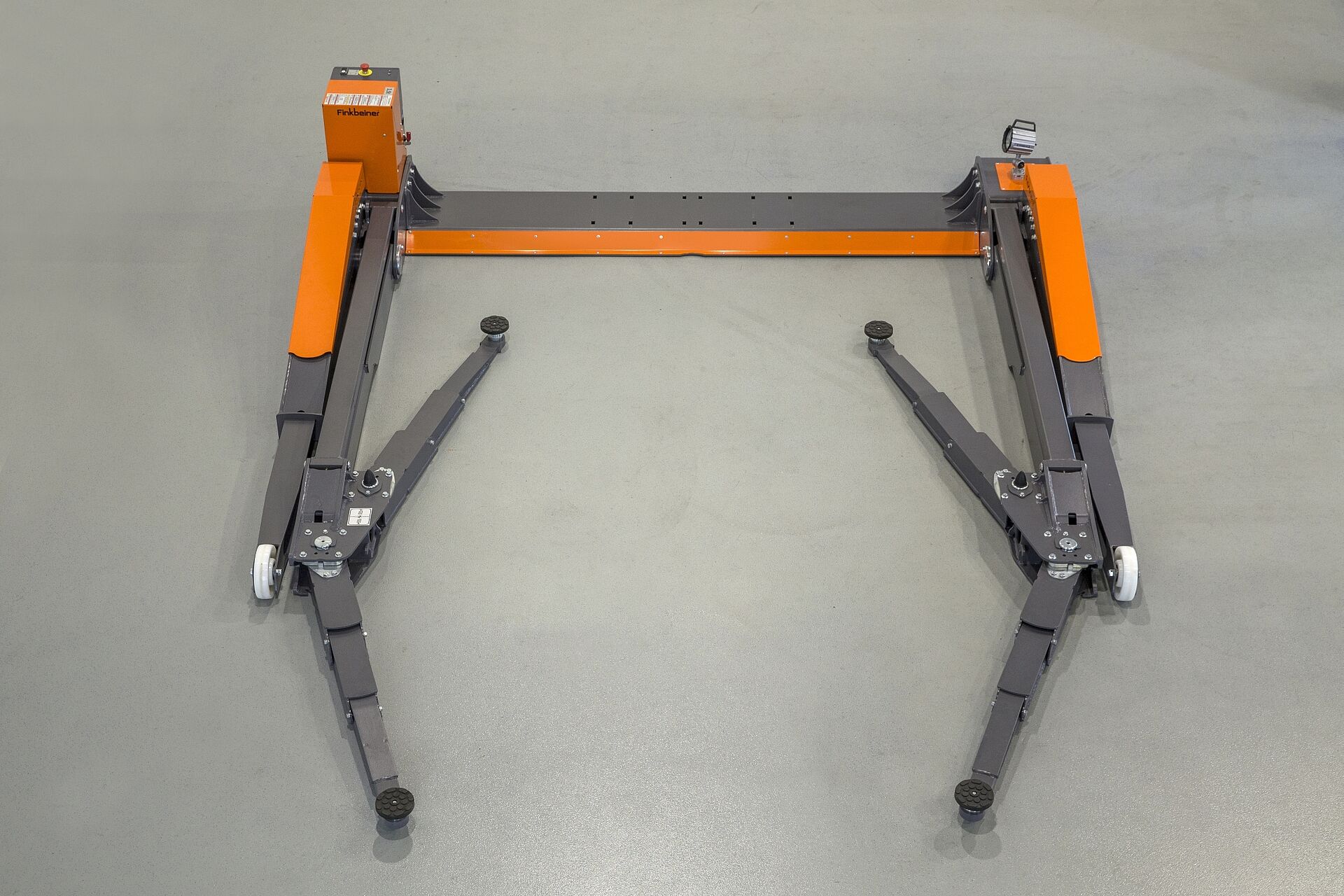

Le véhicule s'avance entre les bras du pont élévateur jusqu'à ce que les roues arrivent au niveau de la connexion transversale. Ensuite, il faut faire pivoter les 4 bras articulés en-dessous du véhicule et mettre les moyens de support de charge, p. ex. les plateaux caoutchoutés.

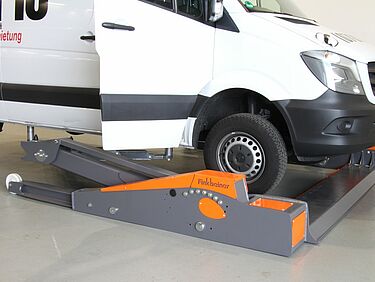

Finkbeiner FHB3000, pont élévateur mobile, rentrer le véhicule jusqu'à la connexion transversale du pont élévateur — Pour le pont élévateur mobile FHB3000, faites avancer le véhicule jusqu'à la connexion transversale.

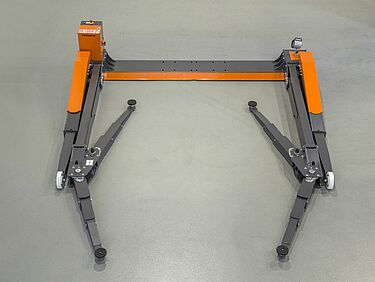

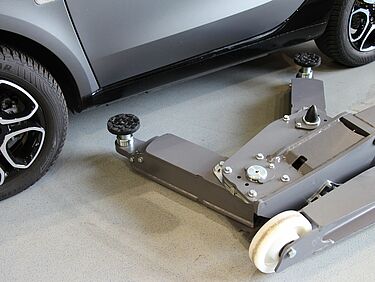

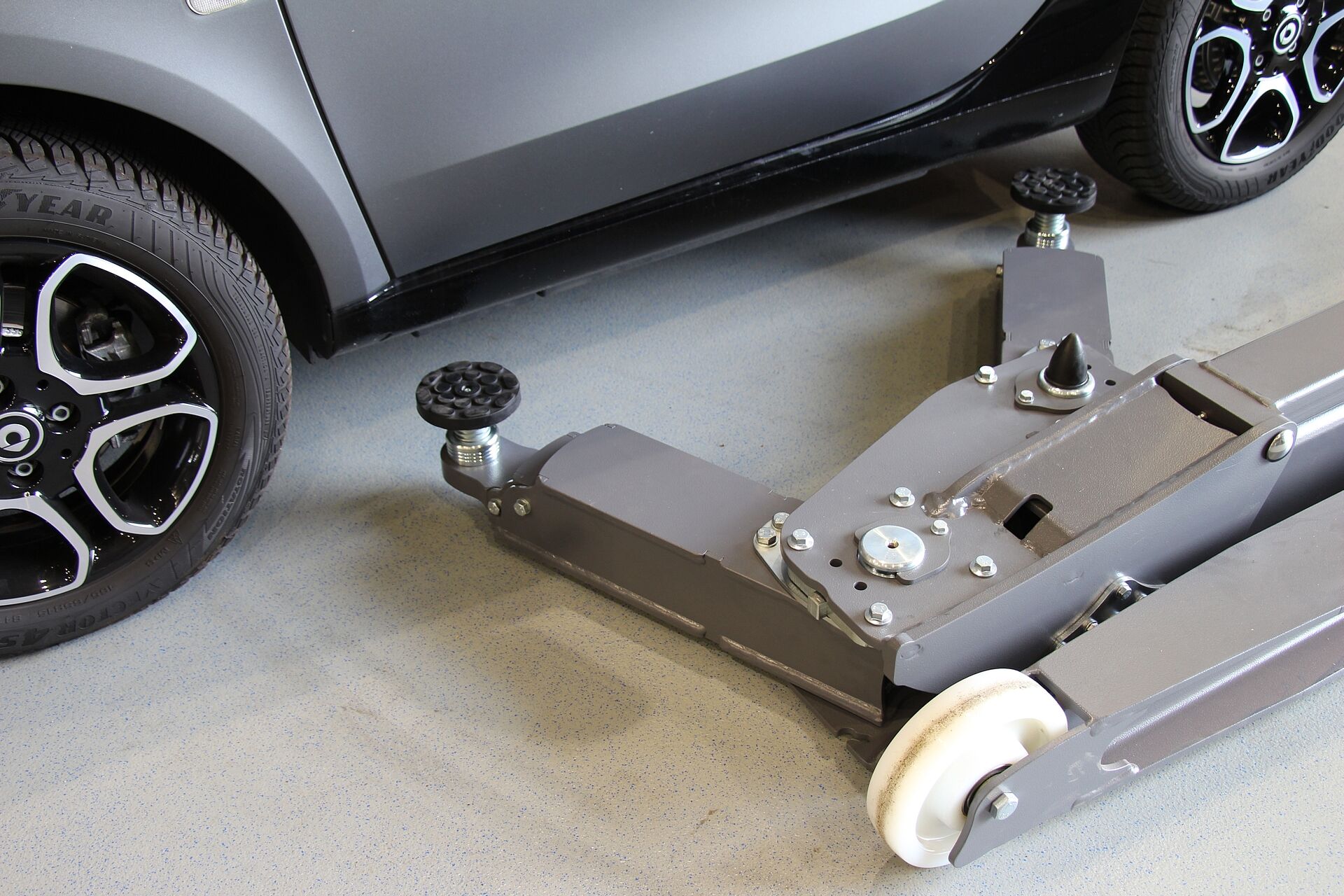

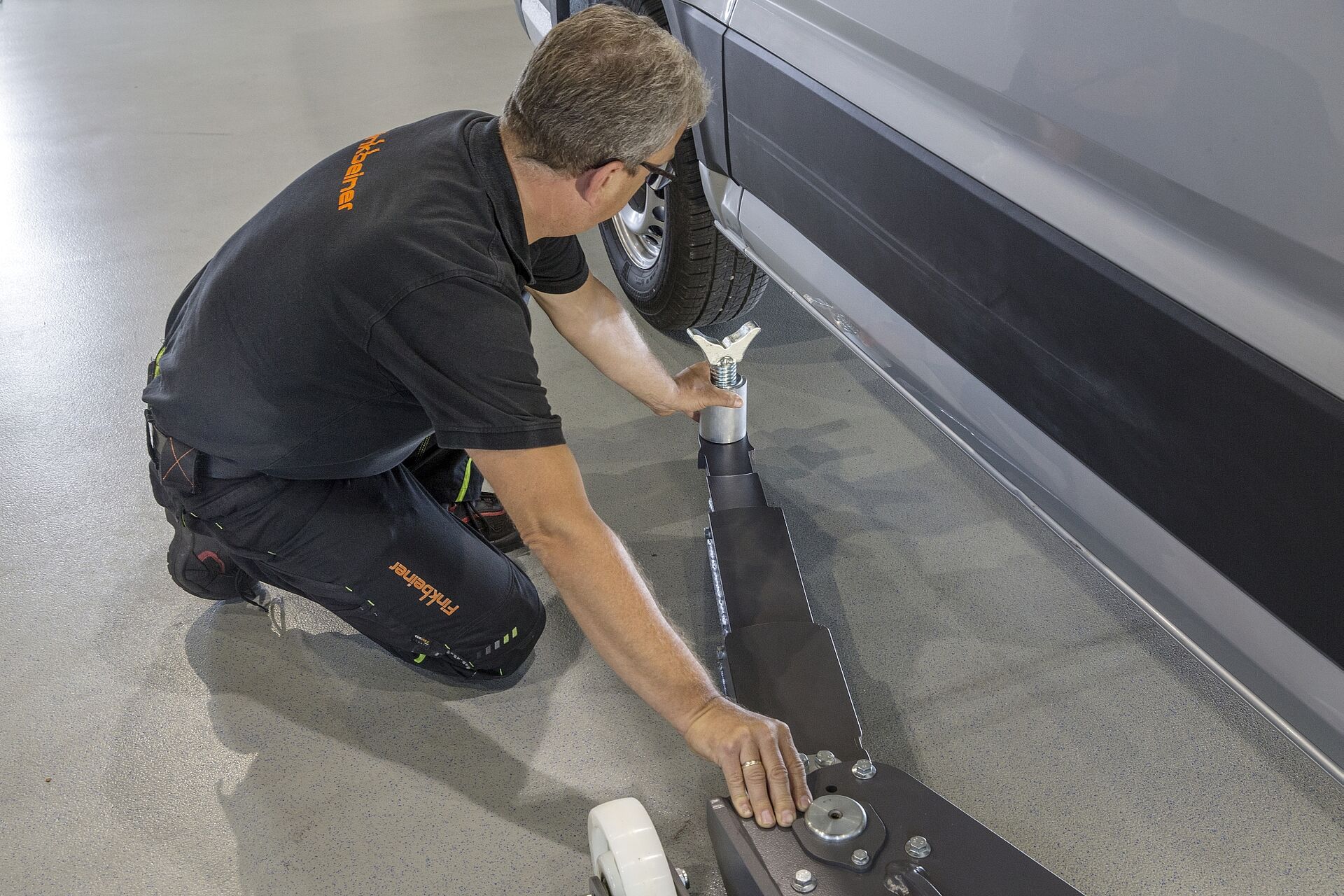

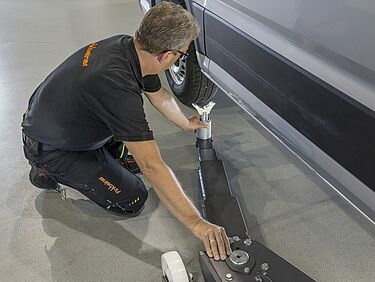

Positionner les bras télescopiques au véhicule — Positionner les bras télescopiques sous le véhicule au niveau du point de levage dédié

spécifications techniques

spécifications

n° d’article		FHB3500-DC01
support de charge	support de charge	4 bras télescopiques, symétriques
	capacité	3.5 t
	longueur des bras télescopiques avant mini (mm)	560 mm
	longueur des bras télescopiques avant maxi (mm)	1300 mm
	longueur des bras télescopiques arrière mini (mm)	560 mm
	longueur des bras télescopiques arrière maxi (mm)	1300 mm
	distance longitudinale maxi des supports (mm)	2950 mm
	plateau de réception Ø	120 mm
hauteur	course de levage effective	1800 mm
	hauteur de levage	1940 mm
	hauteur de réception, minimum (mm)	120 mm
	réglage en hauteur plateau de réception	40 mm
vitesse	temps de levage	40 sec.
	temps de descente (sous charge)	40 sec.
entraînement	type d'entraînement	électro-hydraulique
	moteur	courant continu
	puissance du moteur (kW)	2.2 kW
	Huile	HLP ISO-VG 32
	Quantité nécessaire	env. 10 litres

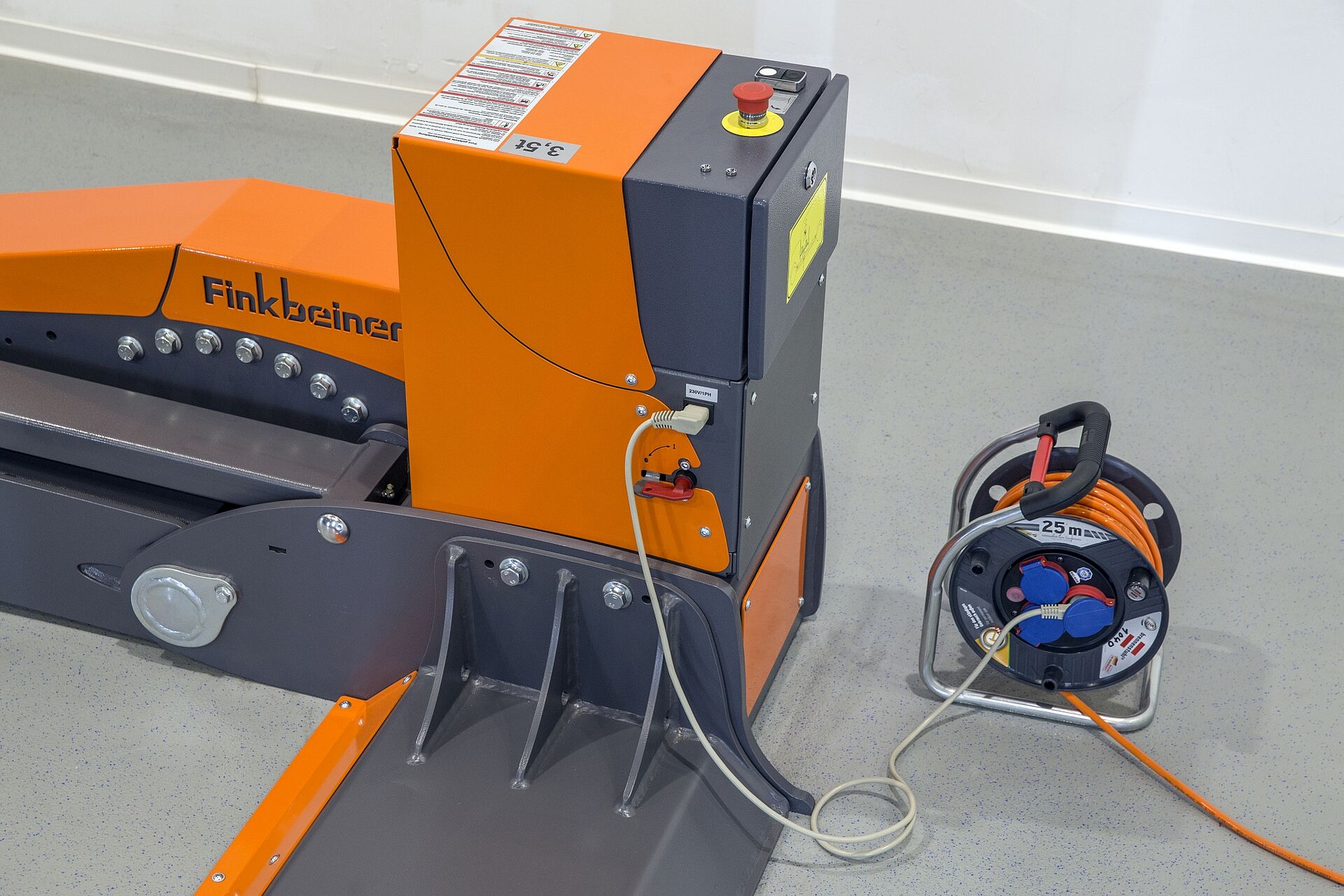

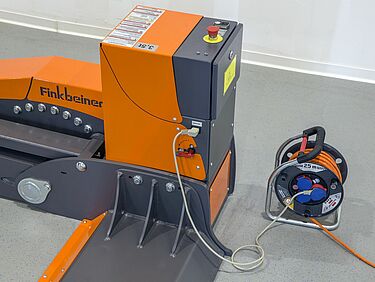

fourniture d’énergie	type de source d'énergie	à batteries
	type de batterie	à cycles profonds, sans entretien
	cycles de levage en pleine charge	20
	capacité de batterie	80 Ah
	tension de batterie	24 V
	longueur du câble de chargement	1 m
	concept de charge	chargeur intégré
	tension de charge	230 V
	fréquence du réseau	50 Hz
	durée de charge	8 h

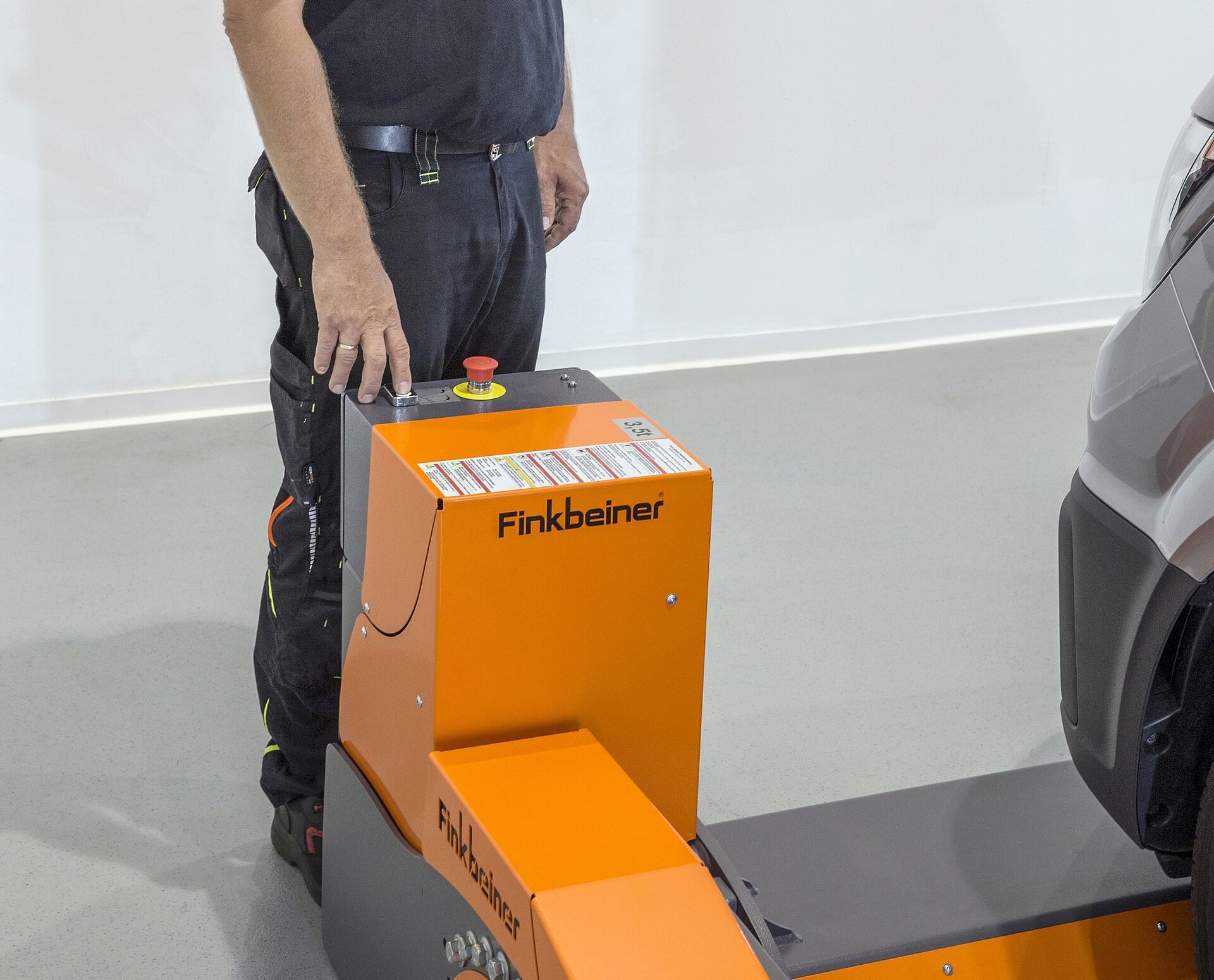

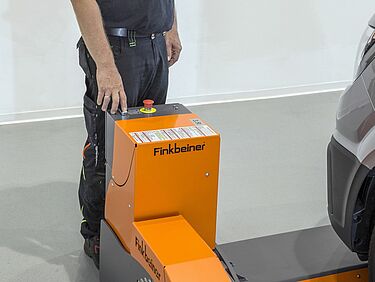

opération	type d'opération	1 unité de commande centrale
	commande	électronique
réglage	synchronisation	système de commande cylindre principal-auxiliaire

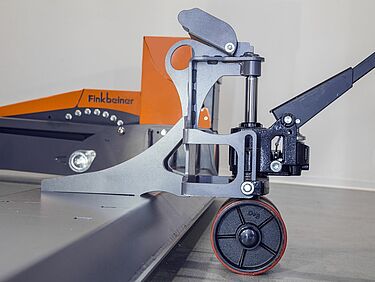

chariot de déplacement	chariot de déplacement	2 roues avant, 1 timon amovible arrière
	garde au sol avant	20 mm
	garde au sol arrière	90 mm
sécurisation de charge	sécurisation de charge	hydraulique et mécanique
dimensions	longueur	2960 mm
	largeur	3350 mm
	hauteur	750 mm
	passage	2300 mm
poids		1350 kg
classe de protection		IP54
traitement de surface	type de traitement de surface	thermolaquage
	couleur	orange RAL2004 / gris RAL7015
