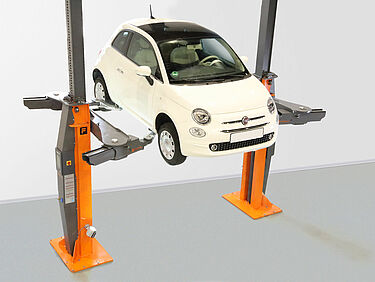

Pont élévateur stationnaire à 2 colonnes - TPL7500
TPL7500
n° d’article: TPL7500
|
Fiche technique:
Téléchargement

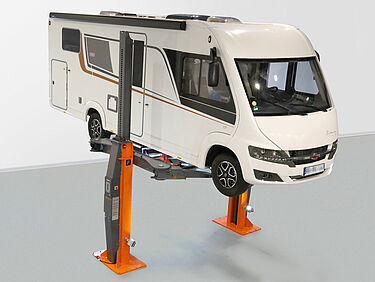

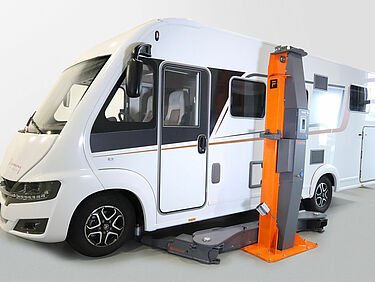

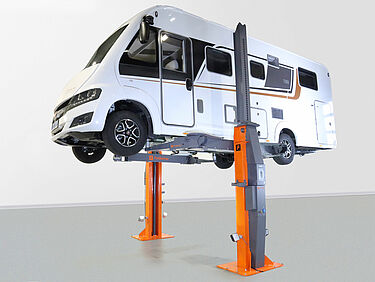

Notre pont élévateur à 2 colonnes fixes ayant une capacité de 7,5 T est adapté au levage de voitures, de camionnettes, de VUL courants et de véhicules électriques. Ce pont fixe possède une zone de réception unique, la longueur étirée des bras étant de 4600 mm. Mise en place et positionnement des bras télescopiques facilités. Economie de l'espace dans l’atelier grâce à l‘optimisation de l’encombrement des bras télescopiques et à l’omission de traverse entre les colonnes.
images des produits
accessoires
TPL7500-FM07
Kit de chevilles, en acier inoxydable
TPL7500-SWE250
Extension des bras télescopiques,
250 mm, 7,5 T
250 mm, 7,5 T
TPL7500-SWE400
Extension des bras télescopiques,
400 mm, 5 T
400 mm, 5 T
TPL7500-WF1250
4 fourches, 5 T,
roue jusqu'à Ø 740 mm
roue jusqu'à Ø 740 mm
TPL7500-LS03
Kit de support de charge
pour la série VW ID
pour la série VW ID
TPL7500-LS04
Kit de support de charge
par ex. pour Mercedes-Benz Classe G
par ex. pour Mercedes-Benz Classe G
TPL7500-LS06
Kit de prise de charge
pour les transporteurs
pour les transporteurs
TPL7500-LA100
2 rallonges 100 mm
TPL7500-LA200
2 rallonges 200 mm
TPL7500-LA300
2 rallonges 300 mm

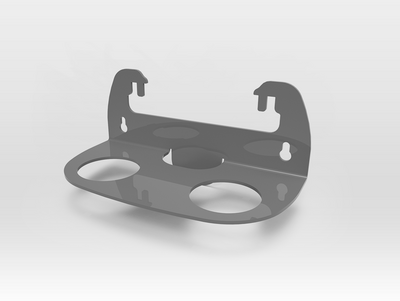

TPL7500-LAH
Elément de retenue
pour supports et rallonges
pour supports et rallonges
TPL7500-UG
Guidages U anti-glissement
TPL7500-RP01-4
Patins de réception plats
TPL7500-SPOT04
LED spots
TPL7500-TH
Porte-outils
TPL7500-SH
Porte-spray
atouts du système

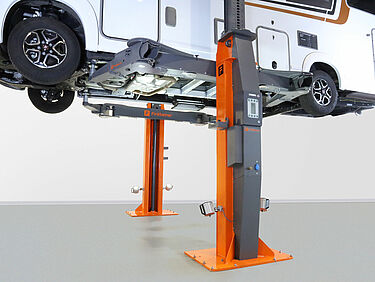

Concept unique des bras porteurs
La réception d'une multitude de véhicule a été rendue possible grâce au concept particulier des bras porteurs - de la voiture au camion léger. Les bras porteurs sont adaptés à une grande plage de réception, ils sont appropriés pour un empattement court ou long. Même les points de réception difficiles d'accès sont possibles grâce aux extensions des bras porteurs (en option).
Les bras portants sont largement pivotés vers l'intérieur

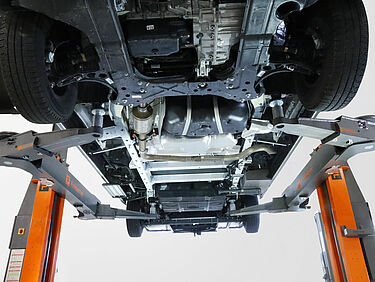

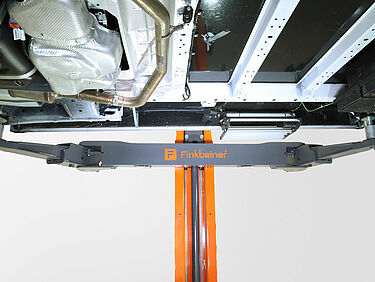

Bras téléscopiques dépliés complètement

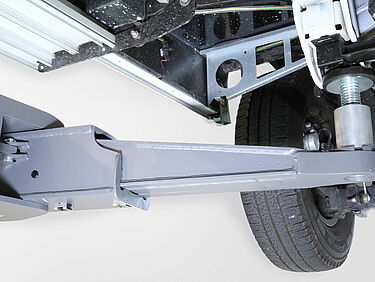

Extensions des bras télescopiques (+250 mm), orientables, hauteur de réception < 100 mm
La sécurisation hydraulique évitant une torsion involontaire du bras télescopique; de manière continue sans crans mécaniques.
Colonnes de levage positionnables librement

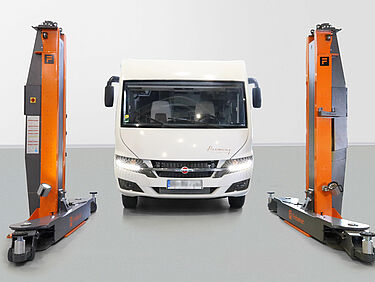

La distance entre les 2 colonnes du pont élévateur TPL peut être choisi librement suivant le domaine d'utilisation et le type de véhicules à lever.
L'espace entre les colonnes peut être ajusté selon vos besoins
spécifications techniques
spécifications
| n° d’article | TPL7500 | |
| unité de levage | quantité de colonnes | 2 |
| support de charge | support de charge | 4 bras télescopiques, symétriques |
| capacité | 7.5 t | |
| longueur des bras télescopiques avant mini (mm) | 565 mm | |
| longueur des bras télescopiques avant maxi (mm) | 1250 mm | |
| longueur des bras télescopiques arrière mini (mm) | 565 mm | |
| longueur des bras télescopiques arrière maxi (mm) | 1250 mm | |
| distance longitudinale maxi des supports (mm) | 4600 mm | |
| plateau de réception Ø | 120 mm | |
| hauteur | course de levage effective | 1900 mm |
| hauteur de levage | 2090 mm | |
| hauteur de réception, minimum (mm) | 130 mm | |
| réglage en hauteur plateau de réception | 60 mm | |
| hauteur maxi | 4780 mm | |
| vitesse | temps de levage (avec charge nominale) | env. 60 sec |
| temps de descente (avec charge nominale) | env. 45 sec (en fonction de la charge) | |
| entraînement | type d'entraînement | électro-hydraulique |
| moteur | courant alternatif triphasé | |
| puissance du moteur par colonne (kW) | 2.2 KW | |
| fourniture d’énergie | branchement électrique par colonne | 400V/3Ph+N+PE/50Hz |
| fusible (A) | 16 A | |
| communication | communication à radio, sans câble | |
| opération | type d'opération | opération à chaque colonne |
| commande | électronique | |
| Softstart | oui | |
| réglage | synchronisation | soupapes proportionnelles continues |
| sécurisation de charge | sécurisation de charge | hydraulique et mécanique |
| dimensions | passage | 2500 mm - 3000 mm (variable) |
| poids | 1900 kg | |
| classe de protection | IP54 | |
| charge du sol | qualité du sol | C20/25, 200 mm au minimum |
| traitement de surface | type de traitement de surface | thermolaquage |
| couleur | orange RAL2004 / gris RAL7015 |
