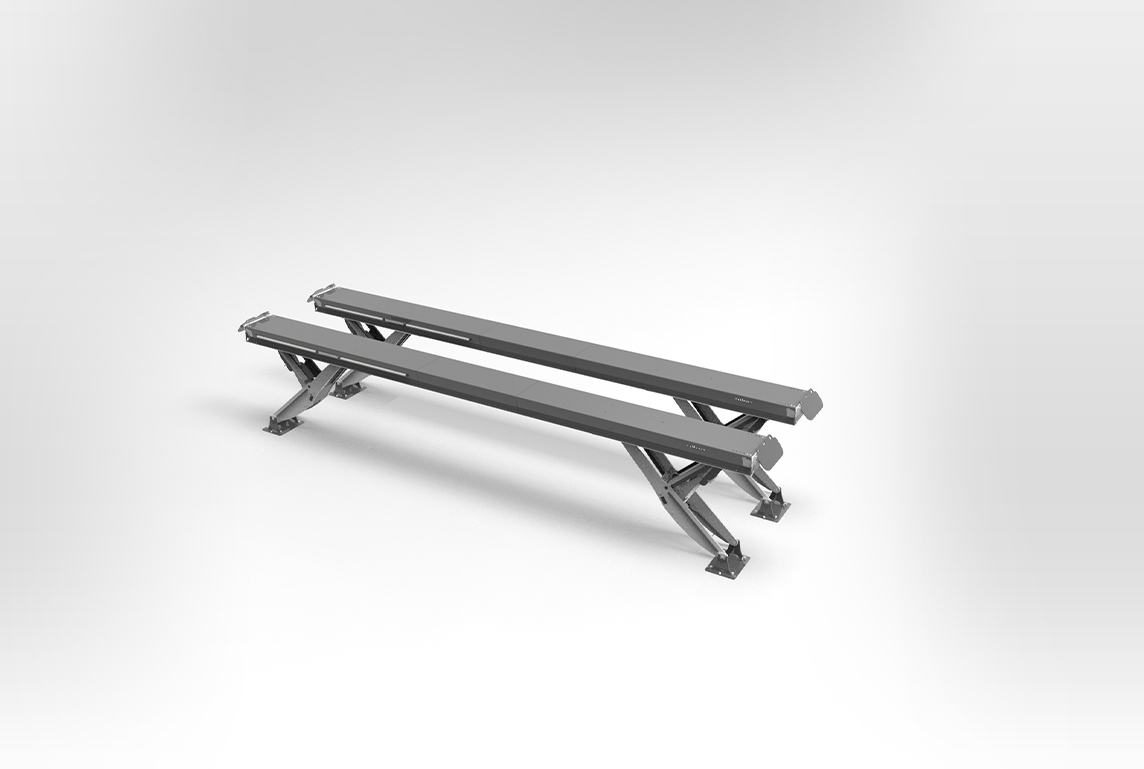

Pont élévateur à chemins de roulement - HDS35 Single

HDS35 Single

n° d’article: HDS35xxxxxF02 | Fiche technique: Téléchargement

Variantes de produits

Version spéciale

Longueur	N° d’article
6,5 m	HDS3506500F02
8,0 m	HDS3508000F02

Longueur	N° d’article
9,0 m	HDS3509000F02
10,0 m	HDS3510000F02

Le pont élévateur à chemins de roulement HDS35 est la solution parfaite pour le levage de véhicules spéciaux lourds, par exemple des camions vidangeurs ou des bétonnières. Ce pont à semi-ciseaux est équipé d'une capacité de 35 T et de différentes longueurs de chemin de roulement de 6,5 m jusqu'à 10 m. La conception particulière permet une meilleure accessibilité de tous les côtés. Ainsi, vous atteignez n'importe quel endroit sur le véhicule. Un travail efficace devient également possible par le vaste programme d'accessoires.

Détails du produit

Détails

images des produits

mise en situation

accessoires

Set de 4 à 10 lampes LED

HDSF07-AS0X

Revêtement antidérapant
classe de glissement R13

HDSF0713-235

2 rampes d'accès, 2350 mm

HDSF0713-330

2 rampes d'accès, 3300 mm

HDSF0713-180H

2 rampes d’accès suspendues,
1800 mm

HDSMHFL160-200-F07

Traverse de levage pour essieux 16 t, pneumatique

HDSF07BA-XXXXX

Sol de compensation pour les fosses
des chemins de roulement

HDSF07FV-XX

Galvanisation à chaud

HDSF07DUROPLEX-XX

Traitement spécial supplémentaire
à la galvanisation

HDSF07-SK01

2ème armoire de commande dans la salle de lavage

atouts du système

Manipulation fiable

Double sécurité de la charge, hydraulique et mécanique, à chaque hauteur de levage permettant un réglage précis et en continu du pont élévateur.

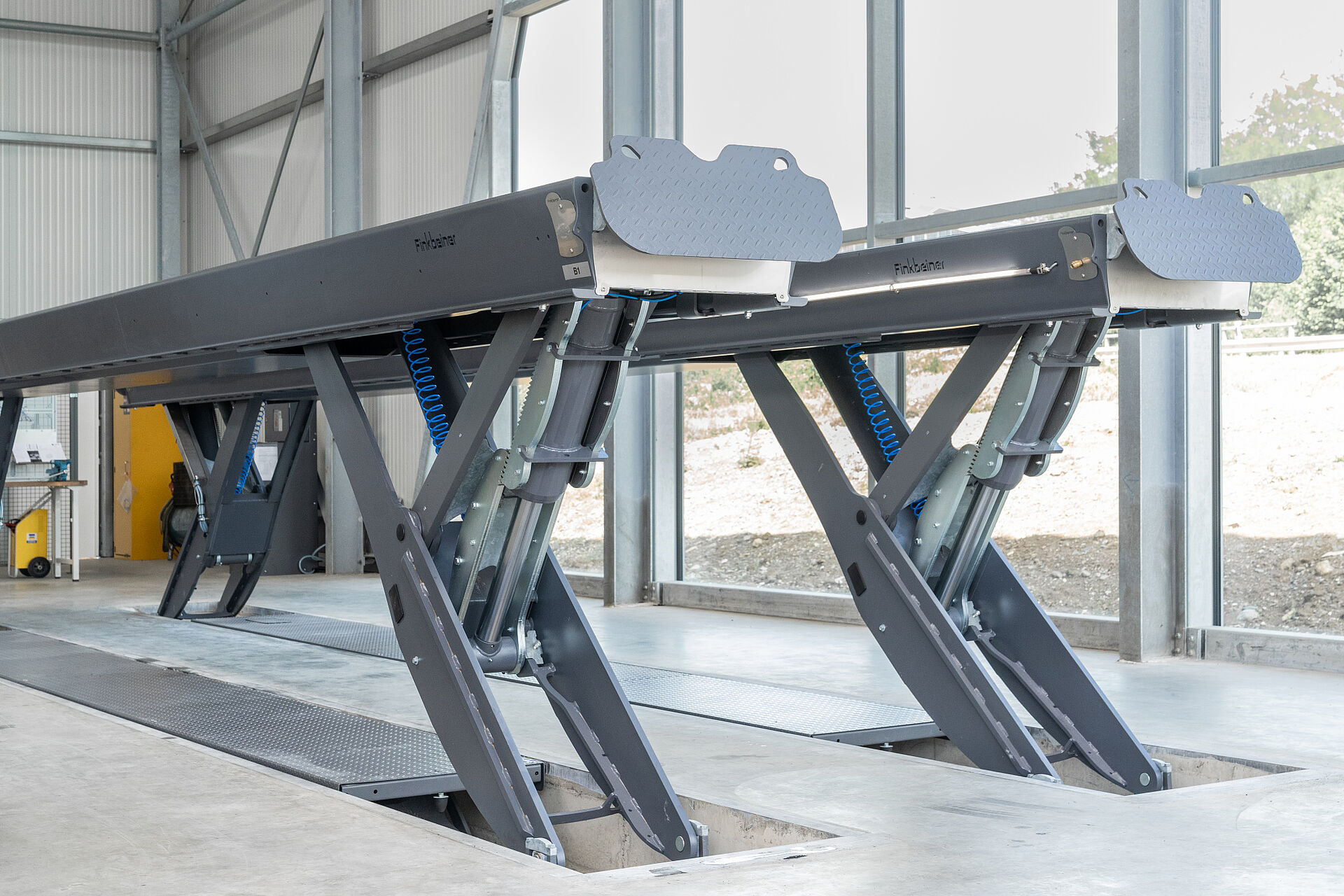

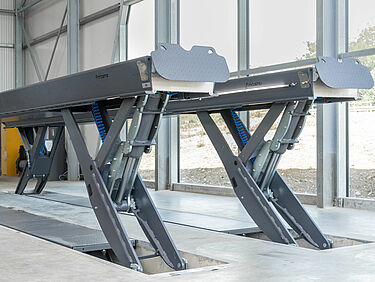

Les Y-tec semi-ciseaux avec levage vertical

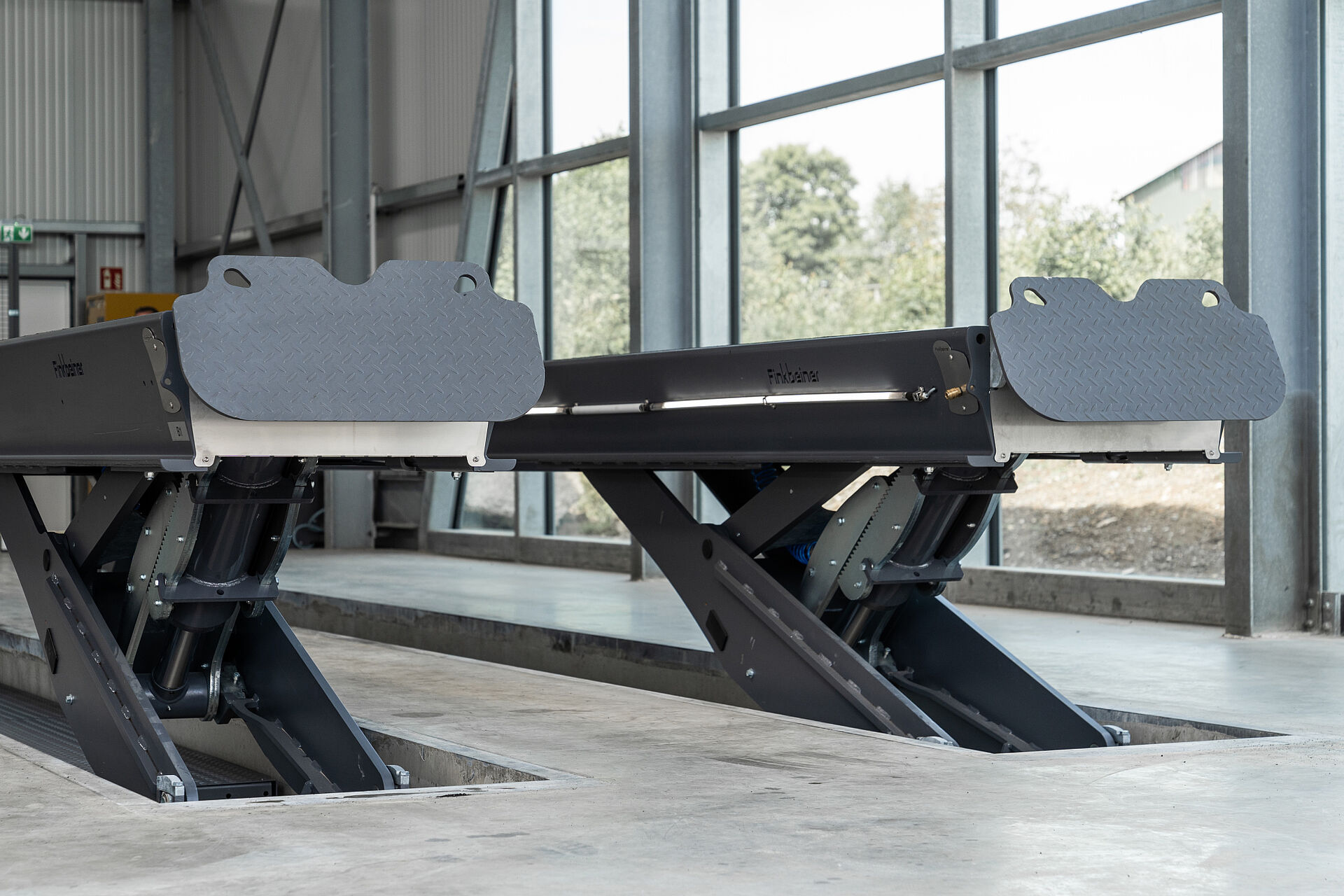

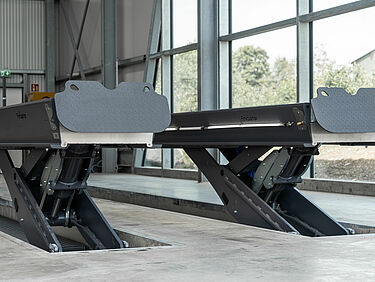

La construction semi-ciseaux Y-tec est intégrée aux extrémités des chemins de roulement pour permettre d'optimiser l'espace.

Les semi-ciseaux Y-tec Finkbeiner pour un levage vertical.

Accès libre

Construction sans cadre de base et sans connexion transversale, accès libre de tous les côtés.

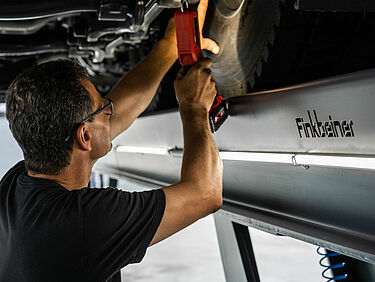

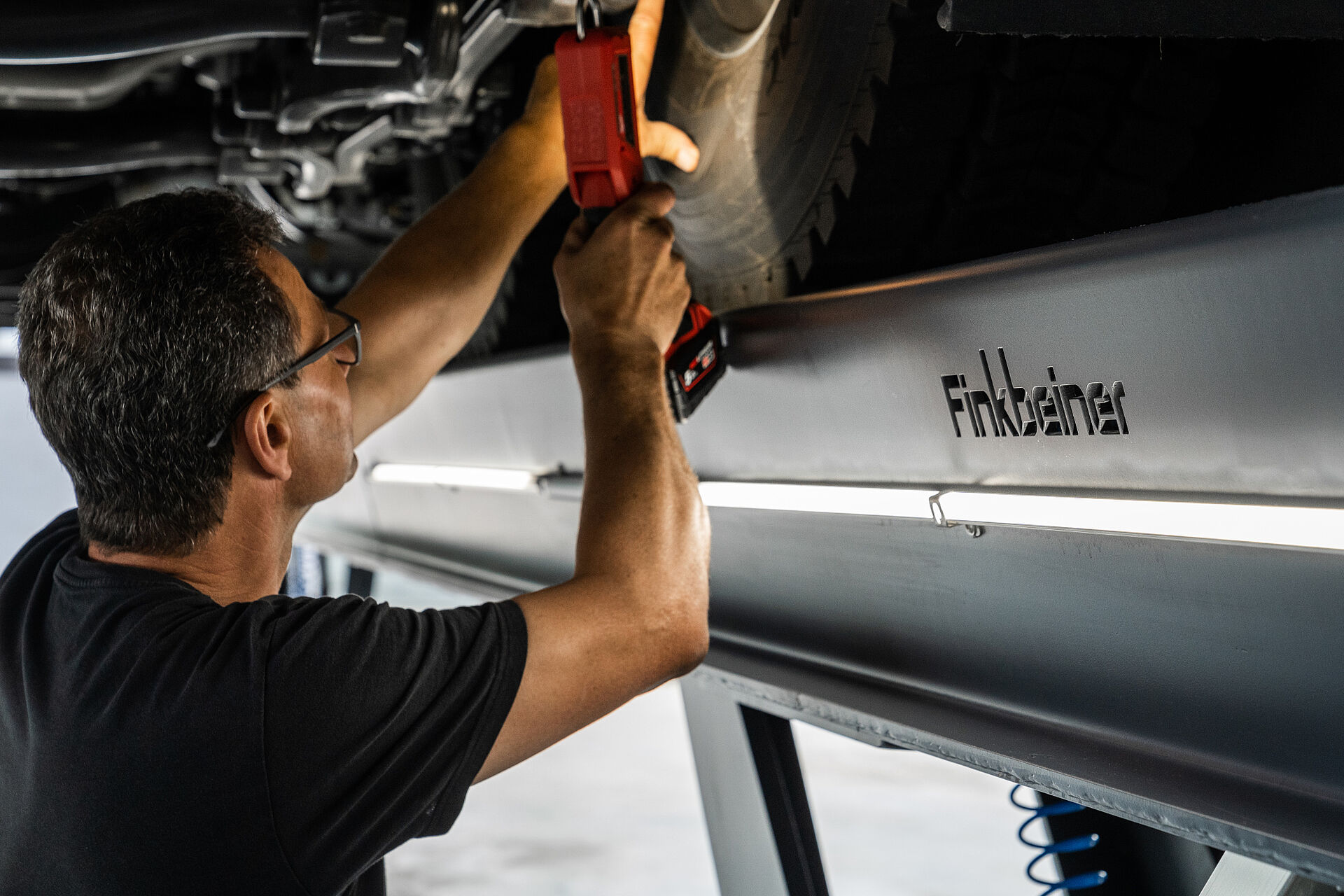

Pont à ciseaux HDS pour vous permettre d'effectuer un travail ergonomique en-dessous du véhicule PL.

Accessibilité latérale du pont élévateur HDS, idéal pour le démontage de roues à l'aide d'un chariot porte-roues.

Pont à ciseaux Finkbeiner HDS pour un travail ergonomique, accès optimal au véhicule et bonnes conditions d'éclairage.

Universel et flexible

En fonction de l'emploi et des caractéristiques architecturales, les ponts élévateurs à chemins de roulement HDS peuvent être installés en version encastrée ou posée au sol. Le pont élévateur en version single existe avec des longueurs de chemins de roulement allant de 6,5 m à 14,5 m.

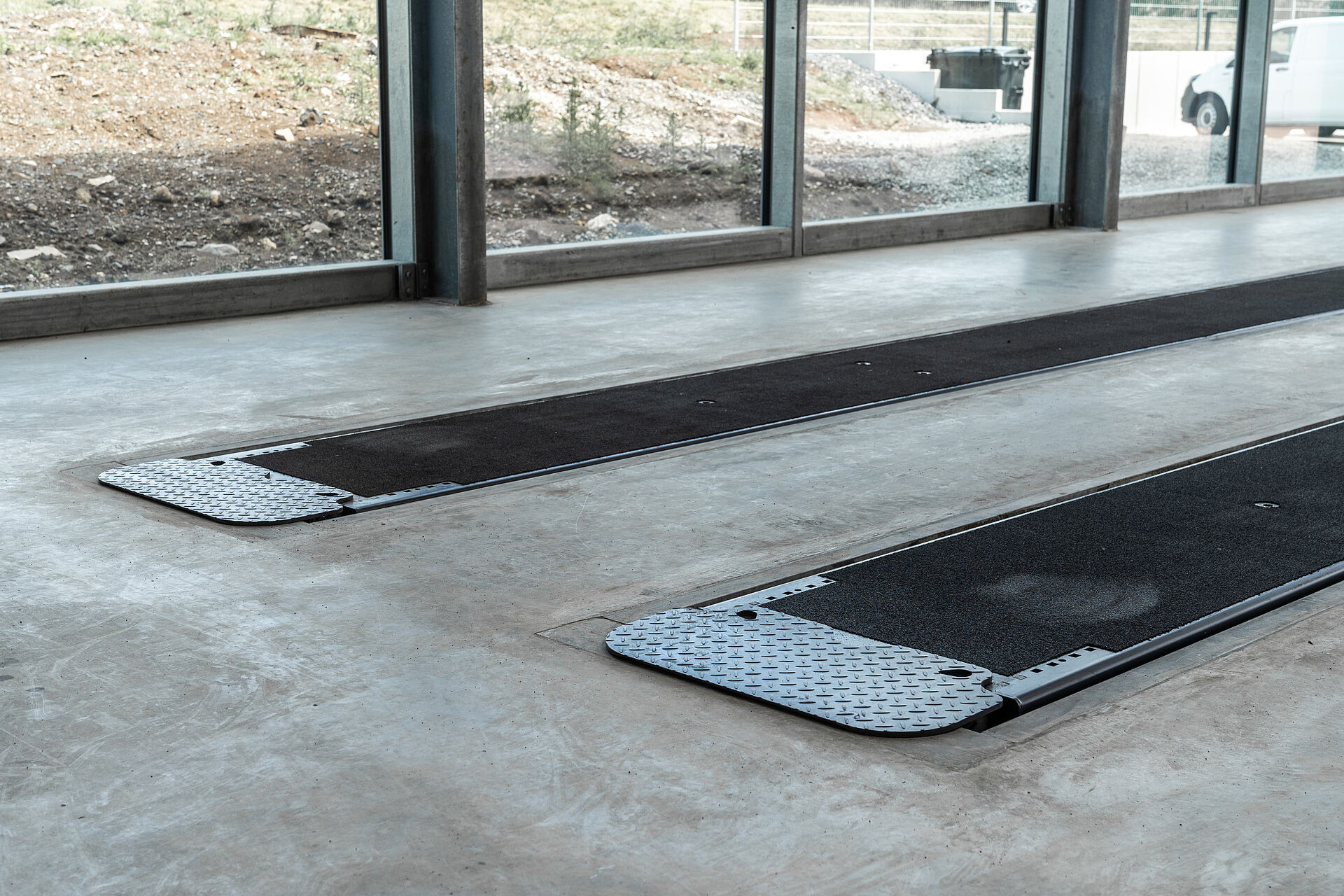

Les plateformes du pont élévateur HDS de Finkbeiner sont franchissables sans problème si celles-ci sont encastrées. — Les plateformes du pont élévateur HDS sont franchissables sans problème si celles-ci sont encastrées.

Pont à chemin Finkbeiner HDS, posé au sol, avec des rampes d’accès. — Pont HDS, posé au sol, avec des rampes d’accès.

Version encastrée du pont HDS — HDS25 - version encastrée en double cavité.

Finkbeiner pont élévateur à ciseaux HDS, longueur des chemins 13 m, avec bus articulé, capacité 25 T. — Pont élévateur à ciseaux HDS avec bus articulé, longueur des chemins 13 m.

Finkbeiner pont élévateur HDS-Tandem; manœuvre du pont 1 et du pont 2 individuellement ou en commun. — Pont élévateur HDS-Tandem; manœuvre du pont 1 et du pont 2 individuellement ou simultanément.

Finkbeiner HDS pont élévateur à chemins de roulement pour le lavage des véhicules, version galvanisée à chaud. — HDS pont élévateur à chemins de roulement pour le lavage des véhicules en version galvanisée à chaud.

Profilé supérieur des chemins de roulement

Notre profilé de chemin de roulement en forme de « Z » nous apporte une rigidité, une planéité, exceptionnelle indépendamment de la longueur du pont.

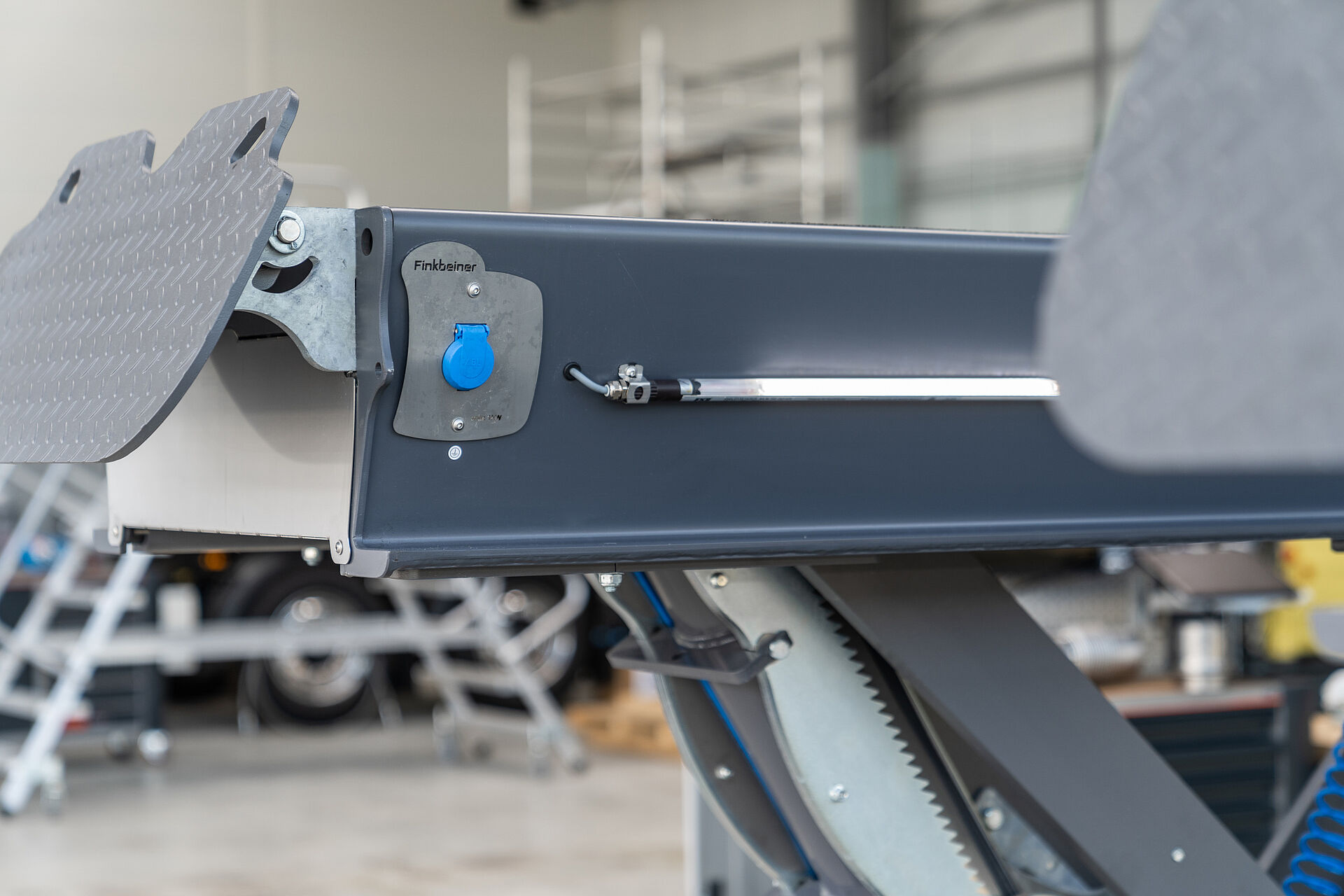

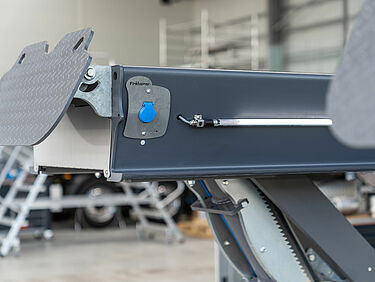

HDS profilé du chemin de roulement, avec des lampes et une prise 230V. integrées — HDS profilé du chemin de roulement, avec éclairages et une prise 230V integrées.

Traverse de levage 16 T, pneumatique, mobile entre les chemins de roulement du pont élévateur HDS.

spécifications techniques

spécifications

n° d’article		HDS35xxxxxF02
support de charge	support de charge	chemins de roulement
	capacité	35 t
	quantité de chemins de roulement	2
	largeur des chemins de roulement (mm)	750 mm
	hauteur des chemins de roulement (mm)	360 mm
	distance entre les chemins de roulement (mm)	1100 mm
	surface des chemins de roulement	tôle lisse
hauteur	course de levage effective	1780 mm
	hauteur de levage / version posée sur le sol	2140 mm
	hauteur de levage / version encastrée	1780 mm
vitesse	temps de levage	90 sec.
entraînement	type d'entraînement	électro-hydraulique
	moteur	courant alternatif
	puissance du moteur (kW)	8.8 kW
fourniture d’énergie	type de source d'énergie	branchement au secteur
	branchement électrique	400V/3Ph+N+PE/50Hz
	connexion air	6 bar
	fusible (A)	32 A

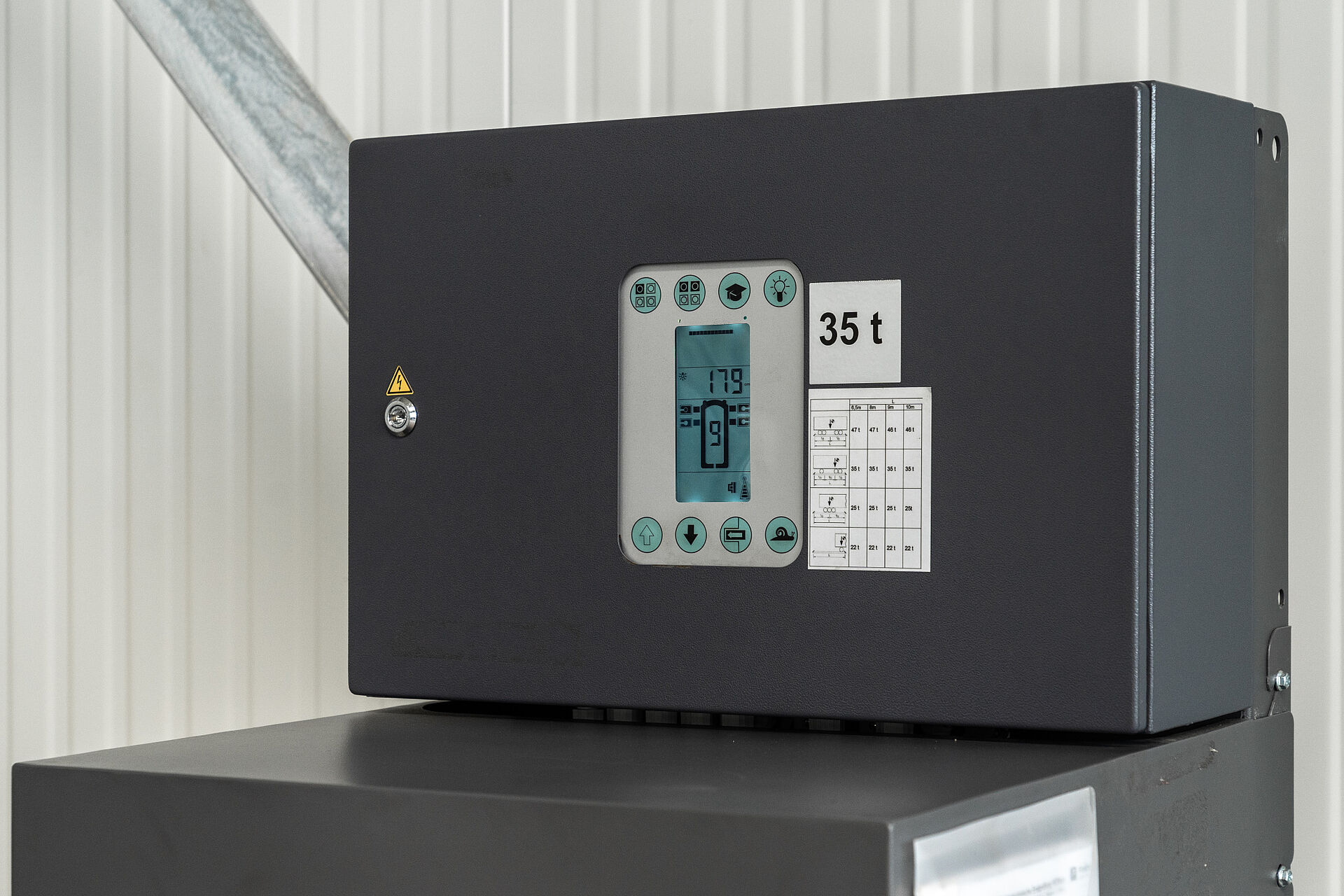

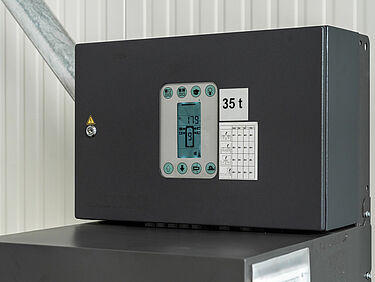

opération	type d'opération	1 unité de commande centrale
	commande	électronique
	Softstart	oui
réglage	synchronisation	soupapes proportionnelles continues
sécurisation de charge	sécurisation de charge	hydraulique et mécanique
classe de protection		IP65
charge du sol	qualité du sol	C20/25
traitement de surface	type de traitement de surface	thermolaquage
	couleur	gris RAL7015
